PILOT PIPING(5-1) экскаватора гусеничного модели V Doosan SOLAR 220N-V

Код подсистемы:1331

Наименование:PILOT PIPING(5-1)

Версия:2021-7160EF

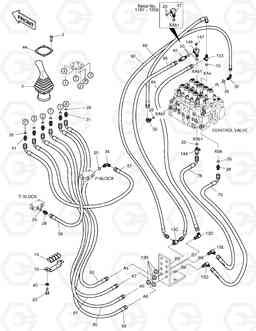

PILOT PIPING(5-1) SOLAR 220N-V

Поз.	Код	Наименование	Кол	Прим.
-	400-00736	PILOT PIPING	-
133	2181-2375D11	TEE PFO3/8-PF3/8-PF1/4	1
13B	121-00010D1	Гайка	4
13C	181-00086D1	TEE	1
13D	181-00161D1	ELBOW	2
13E	181-00160D1	ELBOW	1
144	2181-1951D49	TEE PFO3/8-2PF3/8	1
147	2181-2047A	Пробка (заглушка)	1
149	DS2459002	ELBOW PFO3/8-PF3/8	1
18	2124-1594A	CLAMP;PLASTIC	2
19	2124-1595A	CLAMP;STEEL	2
2	420-00238	REMOTE CONTROL VALVE(R.H.)	1
20	S0508553	BOLT M8X1.25X14	4
25	S8000141	Кольцо уплотнительное (О-кольцо)	7
26	S8000111	Кольцо уплотнительное (О-кольцо)	8
28	2181-1126D7	Адаптер	2
3	S2205061	BOLT;SOCKET M6X1.0X25	4
31	2181-1126D89	ADAPTER PFO1/4-PF3/8	6
32	2181-1702D4	ELBOW	2
34	2181-1702D5	ELBOW PFO3/8-PF3/8	1
42	181-00144D4	ADAPTER;ORIFICE	1
44	2621-2752	Пластина	1
45	S5102503	Шайба пружинная M8	4
47	2181-2295D16	ELBOW 2-PFO3/8	1
57	2184-1060D151	HOSE PF3/8-1950L	1
58	2184-1060D151	HOSE PF3/8-1950L	1
59	2184-1060D148	HOSE PF3/8-2600L	1
60	2184-1060D148	HOSE PF3/8-2600L	1
61	2184-1060D148	HOSE PF3/8-2600L	1
62	2184-1060D148	HOSE PF3/8-2600L	1
78	2184-1046D272	HOSE PF3/8-860L	1
79	2184-1046D273	HOSE PF3/8-810L	1
84	2184-1045D219	HOSE PF3/8-870L	1
85	2184-1060D212	HOSE PF3/8-820L	1
89	2184-1046D206	HOSE PF1/4-550L	1
90	2184-1060D41	HOSE PF1/4-1250L	1
