LEVER ASS'Y(2) экскаватора гусеничного модели мини Doosan SOLAR 55-VG

Код подсистемы:1290

Наименование:LEVER ASS'Y(2)

Версия:021-00014EF

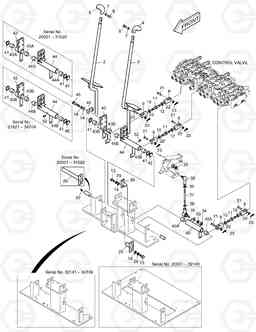

LEVER ASS'Y(2) SOLAR 55-VG

Поз.	Код	Наименование	Кол	Прим.
-	133-00127A	LEVER ASSY	-
10	2121-4004	NUT M8X1.25	3
11	2136-1349D2	Щуп	3
12	S4012533	NUT M8X1.25	3
13	S0508853	BOLT M8X1.25X20	4
14	S5010513	WASHER;PLAIN M8	12
19	S5102503	Шайба пружинная M8	8
2	133-00108G	LEVER;TRAVEL	1
20	123-00023	Палец	1
20	123-00023A	Палец	1
21	2123-2258	Палец	6
22	S5000313	Шайба плоская	6
23	S5735051	PIN;SPLIT	6
29	S5102503	Шайба пружинная M8	4
3	133-00109G	LEVER;TRAVEL	1
32	2138-9018	BALL;LINK(L.H)	1
33	S5102603	Шайба пружинная M10	2
34	S4012633	NUT M10X1.5	2
35	2138-9017	BALL;LINK	1
36	2121-1298	NUT(L.H)	1
37	2413-1007A	Щуп	1
38	S4012633	NUT M10X1.5	1
39	123-00279	PIN;SWING	1
4	2132-1133B	GRIP;LEVER(L.H)	1
40	137-00061	LINK;BSW	1
40A	2110-1184D38	BUSH 23/20-20L	2
41	2114-1059D31	Прокладка	2
42	2114-1059D265	Прокладка	1
43	505-00012A	BAR;DRIVE	1
43	505-00012B	BAR;DRIVE	1
43	505-00012C	BAR;DRIVE	1
43A	2110-1184D38	BUSH 23/20-20L	2
43B	2109-9019	BEARING;NEEDLE	2
44	505-00013A	BAR;DRIVE	1
44	505-00013B	BAR;DRIVE(L)	1
44	505-00013C	BAR;DRIVE	1
44A	2110-1184D38	BUSH 23/20-20L	2
44B	2109-9019	BEARING;NEEDLE	2
45	124-00229	Зажим	4
46	S2209261	BOLT;WRENCH M8X30	8
5	2132-1134B	GRIP;LEVER(R.H)	1
52	S6710042	NIPPLE;GREASE	2
6	S2201766	BOLT;SOCKET M4X0.7X14	2
7	S5000113	WASHER;PLAIN M4	2
8	2135-1136	YOKE(R)	3
9	2135-1137	YOKE(L)	3
