Гидроразводка (гидросистема, NON BOOSTER) погрузчика на сжиженном газе Hyundai 20L/25L/30L-7
Гидроразводка (гидросистема, NON BOOSTER) погрузчика на сжиженном газе Hyundai 20L/25L/30L-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3041
Наименование:MAIN HYDRAULIC PIPING(NON BOOSTER)
Версия:2011. 6.30 REV.11F

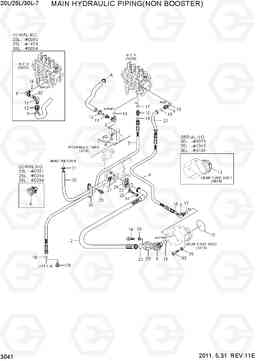

MAIN HYDRAULIC PIPING(NON BOOSTER) 20L/25L/30L-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31HA-20061 | Соединитель | 1 |
20L-7
|
|
| 10 | 31HA-20090 | тройник с измерительным портом | 1 |
25L-7
|
|
| 10 | 31HA-20061 | Соединитель | 1 |
25L-7
|
|
| 10 | 31HA-20090 | тройник с измерительным портом | 1 |
30L-7
|
|
| 10 | 31HA-20061 | Соединитель | 1 |
30L-7
|
|
| 11 | X500-310004 | Разъем | 1 |
3.0
|
|
| 11 | X500-310004 | Разъем | 1 |
3.0
|
|
| 11 | 31HA-20271 | локоть 90d, ORFS | 1 |
2.0
|
|
| 11 | 31HA-20271 | локоть 90d, ORFS | 1 |
2.5
|
|
| 11 | 31HA-20271 | локоть 90d, ORFS | 1 |
3.0
|
|
| 13 | 31FJ-20070 | Прокладка | 1 |
20L-7
|
|
| 13 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 |
20L-7
|
|
| 13 | 31FJ-20070 | Прокладка | 1 |
25L-7
|
|
| 13 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 |
25L-7
|
|
| 13 | 31FJ-20070 | Прокладка | 1 |
30L-7
|
|
| 13 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 |
30L-7
|
|
| 14 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 |
20L-7
|
|
| 14 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 10 |
25L-7
|
|
| 14 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 |
25L-7
|
|
| 14 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 10 |
30L-7
|
|
| 14 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 |
30L-7
|
|
| 15 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 16 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 17 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 18 | S621-016001 | О кольцо | 4 | ||
| 2 | 31HF-20052 | шланг в сборе 0x90 | 1 |
20L-7
|
|
| 2 | 31HN-20050 | шланг в сборе 0x90 | 1 |
20L-7
|
|
| 2 | 31HF-20051 | шланг в сборе 0x90 | 1 |
25L-7
|
|
| 2 | 31HF-20052 | шланг в сборе 0x90 | 1 |
25L-7
|
|
| 2 | 31HN-20050 | шланг в сборе 0x90 | 1 |
25L-7
|
|
| 2 | 31HF-20051 | шланг в сборе 0x90 | 1 |
30L-7
|
|
| 2 | 31HF-20052 | шланг в сборе 0x90 | 1 |
30L-7
|
|
| 2 | 31HN-20050 | шланг в сборе 0x90 | 1 |
30L-7
|
|
| 20 | 31FA-10660 | Шланг | 1 | ||
| 21 | S572-240006 | Зажим | 2 | ||
| 22 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 24 | 31HA-20240 | Зажим | 1 | ||
| 25 | S035-082026 | Болт | 1 |
20L-7
|
|
| 25 | S035-082036 | Болт | 1 |
20L-7
|
|
| 25 | S035-082026 | Болт | 1 |
25L-7
|
|
| 25 | S035-082036 | Болт | 1 |
25L-7
|
|
| 25 | S035-082026 | Болт | 1 |
30L-7
|
|
| 25 | S035-082036 | Болт | 1 |
30L-7
|
|
| 26 | S411-100006 | Шайба пружинная | 10 | ||
| 27 | 31HA-20290 | TUBE ASSY,(Ø15.88) | 1 |
20L-7
|
|
| 27 | 31HA-20291 | Гильза цилиндра атригера | 1 |
20L-7
|
|
| 27 | 31HA-20290 | TUBE ASSY,(Ø15.88) | 1 |
25L-7
|
|
| 27 | 31HA-20291 | Гильза цилиндра атригера | 1 |
25L-7
|
|
| 27 | 31HA-20290 | TUBE ASSY,(Ø15.88) | 1 |
30L-7
|
|
| 27 | 31HA-20291 | Гильза цилиндра атригера | 1 |
30L-7
|
|
| 28 | 31HF-20030 | Заглушка | 1 | ||
| 29 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 3 | 31HF-20012 | Шланг | 1 | ||
| 3 | 31HF-20012 | Шланг | 1 | ||
| 3 | 31HF-20012 | Шланг | 1 | ||
| 32 | S621-018001 | О кольцо | 1 | ||
| 33 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 |
20L-7
|
|
| 33 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 |
25L-7
|
|
| 33 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 |
30L-7
|
|
| 4 | P933-104024 | Шланг в сборе | 1 |
20L-7
|
|
| 4 | P933-104021 | Шланг в сборе | 1 |
20L-7
|
|
| 4 | 31HF-20060 | HOSE ASSY ORFS 45x90d | 1 |
25L-7
|
|
| 4 | P933-104024 | Шланг в сборе | 1 |
25L-7
|
|
| 4 | P933-104021 | Шланг в сборе | 1 |
25L-7
|
|
| 4 | 31HF-20060 | HOSE ASSY ORFS 45x90d | 1 |
30L-7
|
|
| 4 | P933-104024 | Шланг в сборе | 1 |
30L-7
|
|
| 4 | P933-104021 | Шланг в сборе | 1 |
30L-7
|
|
| 5 | P913-104030 | Шланг в сборе | 1 |
20L-7
|
|
| 5 | P913-104029 | Шланг в сборе | 1 |
20L-7
|
|
| 5 | P913-104030 | Шланг в сборе | 1 |
25L-7
|
|
| 5 | P913-104029 | Шланг в сборе | 1 |
25L-7
|
|
| 5 | P913-104030 | Шланг в сборе | 1 |
30L-7
|
|
| 5 | P913-104029 | Шланг в сборе | 1 |
30L-7
|
|
| 6 | 31HA-20200 | фланцевый разъем | 1 |
20L-7
|
|
| 6 | 31HA-20201 | локоть 25d, фланец | 1 |
20L-7
|
|
| 6 | 31HA-20200 | фланцевый разъем | 1 |
25L-7
|
|
| 6 | 31HA-20201 | локоть 25d, фланец | 1 |
25L-7
|
|
| 6 | 31HA-20200 | фланцевый разъем | 1 |
30L-7
|
|
| 6 | 31HA-20201 | локоть 25d, фланец | 1 |
30L-7
|
|
| 7 | 31HA-20041 | Колено 90 | 1 | ||
| 8 | 31HH-20140 | локоть 90d, поворотный | 1 |
20L-7
|
|
| 8 | 31HH-20060 | локоть 90d, поворотный | 1 |
25L-7
|
|
| 8 | 31HH-20140 | локоть 90d, поворотный | 1 |
25L-7
|
|
| 8 | 31HH-20060 | локоть 90d, поворотный | 1 |
30L-7
|
|
| 8 | 31HH-20140 | локоть 90d, поворотный | 1 |
30L-7
|
|
| 9 | 31FT-70131 | Соединитель | 1 |
20L-7
|
|
| 9 | 31FT-70051 | локоть 90d | 1 |
25L-7
|
|
| 9 | 31FT-70131 | Соединитель | 1 |
25L-7
|
|
| 9 | 31FT-70051 | локоть 90d | 1 |
30L-7
|
|
| 9 | 31FT-70131 | Соединитель | 1 |
30L-7
|
