- Гидроразводка (гидролинии) стрелы (WITH GRAPPLE,5.74 м)
Гидроразводка (гидролинии) стрелы (WITH GRAPPLE,5.74 м) лесохозяйственной машины гусеничной Hyundai 33HDLL
Гидроразводка (гидролинии) стрелы (WITH GRAPPLE,5.74 м) лесохозяйственной машины гусеничной Hyundai 33HDLL со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2451
Наименование:BOOM HYD PIPING(WITH GRAPPLE,5.74M)
Версия:2001.11.15 REV.2

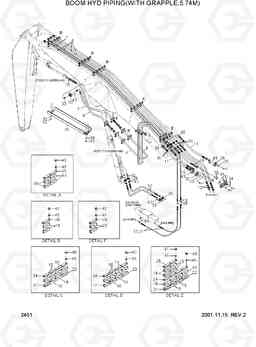

BOOM HYD PIPING(WITH GRAPPLE,5.74M) 33HDLL
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31EM-50231 | Шланг в сборе | 4 | ||
| 11 | 32W1-50081 | Рукав высокого давления (РВД) | 2 | ||
| 12 | 32W1-50090 | Рукав высокого давления (РВД) | 2 | ||
| 13 | 31W1-60331 | Рукав высокого давления (РВД) | 2 | ||
| 15 | 32W1-50101 | Рукав высокого давления (РВД) | 1 | ||
| 16 | 32W1-50111 | Рукав высокого давления (РВД) | 1 | ||
| 17 | 31W1-60210 | CLAMP-TUBE | 3 | ||
| 18 | 31W1-60070 | CLAMP-TUBE | 17 | ||
| 19 | 31W1-60030 | CLAMP-TUBE | 36 | ||
| 23 | 31W1-60040 | CLAMP-TUBE | 4 | ||
| 24 | 31W1-60090 | Пластина | 5 | ||
| 25 | 31W1-60100 | Пластина | 2 | ||
| 26 | 31W1-60110 | Пластина | 6 | ||
| 28 | 32W1-50060 | GUARD WA | 1 | ||
| 29 | P173-120102 | фланец гидрокси, сплит | 8 | ||
| 30 | P173-160104 | фланец гидрокси, сплит | 22 | ||
| 30 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 31 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 32 | Y171-019001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 33 | Y171-024001 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 33 | Y171-024001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 34 | Y171-024001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 35 | S621-021001 | О кольцо | 9 | ||
| 36 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 37 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 38 | X710-100104 | Крышка | 2 | ||
| 39 | X710-100106 | крышка гидрокси, ORFS | 2 | ||
| 4 | 32W1-50050 | Трубка | 1 | ||
| 40 | 32W1-50120 | Болт с шестигранной головкой (под шестигранник) | 40 | ||
| 41 | 32W1-50130 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 42 | S017-200502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 43 | S107-100304 | Болт с шестигранной головкой (под шестигранник) | 52 | ||
| 43 | S107-100304 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 44 | S107-100304 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 45 | 31W1-60170 | Шайба пружинная | 40 | ||
| 5 | 32W1-50040 | Трубка | 1 | ||
| 6 | 31W1-60270 | Трубка | 4 | ||
| 7 | 31W1-60280 | Трубка | 2 | ||
| 8 | P913-167033 | Шланг в сборе | 1 | ||
| 8 | P913-167035 | Шланг в сборе | 1 | ||
| 9 | P983-167324 | HOSE ASSY-THDXFLG 0X90 | 1 |
