PILOT HYDRAULIC PIPING(BASE 1) экскаватора гусеничного Hyundai R330LC-9A
PILOT HYDRAULIC PIPING(BASE 1) экскаватора гусеничного Hyundai R330LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3230
Наименование:PILOT HYDRAULIC PIPING(BASE 1)
Версия:

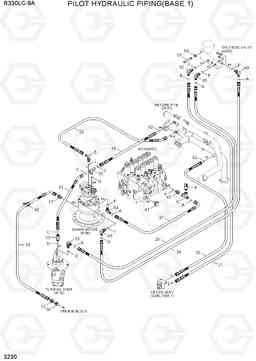

PILOT HYDRAULIC PIPING(BASE 1) R330LC-9A
![3230 PILOT HYDRAULIC PIPING(BASE 1) R330LC-9A, Hyundai](/partimage/catimage.php?image=hyundai/R330LC-9A/3230.png)
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
10 | 31N8-40190 | Соединитель | 1 | ||
12 | 31W5-70060 | Соединитель | 1 | ||
17 | P010-430002 | Соединитель | 1 | ||
18 | P860-042026 | Шланг в сборе | 1 | ||
19 | P910-082023 | Шланг в сборе | 1 | ||
20 | P910-082051 | Шланг в сборе | 1 | ||
21 | P920-082020 | Шланг в сборе | 1 | ||
23 | P610-162023 | шланг в сборе тыс 0x45 | 1 | ||
28 | X400-042062 | Шланг в сборе | 1 | ||
29 | X400-042071 | Шланг в сборе | 1 | ||
31 | X400-062086 | Шланг в сборе | 1 | ||
37 | X420-042024 | Шланг в сборе | 1 | ||
4 | 31Q4-40830 | Датчик давления | 1 |
ATTACH
|
|
43 | X500-110001 | Разъем | 1 | ||
47 | P220-110106 | Заглушка | 1 | ||
49 | X520-110001 | Штуцер 90 orfs | 3 | ||
5 | P020-110005 | Колено 90 | 1 | ||
50 | X520-110002 | Штуцер 90 orfs | 1 | ||
53 | X520-110012 | Штуцер 90 orfs | 1 | ||
54 | X530-110001 | Штуцер | 1 | ||
55 | X810-085353 | Тройник б / тип, ORFS | 1 | ||
57 | S017-101156 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
59 | S441-10000B | Шайба | 2 | ||
62 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
64 | S653-810002 | Масленка | 1 | ||
65 | 31L7-10190 | Зажим трубки | 1 | ||
8 | 31N6-66080 | Тест тройник | 1 | ||
A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
C | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
F | S631-011004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
G | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
H | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
J | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 |
