Гидроцилиндр стрелы экскаватора гусеничного Hyundai R80-7

Гидроцилиндр стрелы экскаватора гусеничного Hyundai R80-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4500
Наименование:BOOM CYLINDER
Версия:2013. 7.31 REV.13G

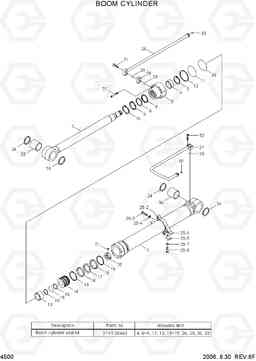

BOOM CYLINDER R80-7
4500 BOOM CYLINDER R80-7, Hyundai
Поз. Код Наименование Кол Прим.
* 31N1-51111 Гидроцилиндр стрелы в сборе 1
1 31Y1-25280 Гильза цилиндра атригера 1
10 Y190-084000 Кольцо стопорное 1
13 31YC-29280 Кольцо 1
14 XKCD-01603 Поршень 1
2 31Y1-25330 ROD ASS'Y 1
20 31Y1-25380 Гайка 1
21 XKCC-00702 установочный винт 1
22 S109-160754 Болт с шестигранной головкой (под шестигранник) 12
23 31YC-11635 Втулка поршневого пальца 1
25 31Y1-25390 Стяжной хомут 1
25-1 H015-16100 Хомут 1
25-2 H015-16400 Хомут 1
25-3 5011-21007 Болт 2
25-4 XKCC-00132 Шайба пружинная 2
25-5 H015-16500 Зажим 2
25-6 5011-21008 Болт 2
25-7 XKCC-00132 Шайба пружинная 2
26 31Y1-25400 Трубка в сборе - R 1
27 31Y1-25410 Трубка в сборе (B) 1
28 31Y1-25420 Фланец 1
3 31Y1-25360 Сальник 1
31 S107-080554 Болт с шестигранной головкой (под шестигранник) 4
32 S107-080404 Болт с шестигранной головкой (под шестигранник) 4
34 31Y1-27180 Втулка поршневого пальца 1
5 Y191-076000 Кольцо стопорное 1
K XKCD-02278 Ремкомплект / комплект уплотнений (ремкомплект) 1
SEE ILLUST
K11 S632-110004 Кольцо уплотнительное (О-кольцо) 1
K12 S642-110003 Кольцо 1
K15 S632-050004 Кольцо уплотнительное (О-кольцо) 1
K16 S642-050003 Кольцо 2
K17 Y430-115000 RING-GLYD 1
K18 Y310-115000 Кольцо изнашиваемое 2
K19 Y440-115000 Пыльник 2
K24 Y010-065080 Кольцо 4
K29 Y171-015004 Кольцо уплотнительное (О-кольцо) 3
K30 S621-014001 Кольцо уплотнительное (О-кольцо) 2
K33 S632-115004 Кольцо уплотнительное (О-кольцо) 1
K4 S732-070030 Втулка 1
K6 Y200-070011 SEAL-ROD 1
K8 Y240-070013 Кольцевой буфер 1
K9 Y110-070011 стеклоочиститель пыли 1
