Каталог запчастей
-
Doosan
-
DX30Z
- BOOM SWING
BOOM SWING экскаватора гусеничного модели DX мини Doosan DX30Z
BOOM SWING экскаватора гусеничного модели DX мини Doosan DX30Z со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1320
Наименование:BOOM SWING
Версия:K1036953EF

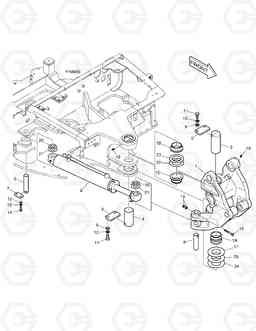

BOOM SWING DX30Z
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | K1027081B | BOOM SWING ASS'Y | - | ||
| 1 | K1036193 | BRACKET;SWING | 1 | ||
| 10 | S5102903 | Шайба пружинная | 4 | ||
| 11 | S0521366 | BOLT M16X2.0X35 | 4 | ||
| 12 | S5010613 | WASHER;PLAIN M10 | 2 | ||
| 13 | S5102603 | Шайба пружинная M10 | 2 | ||
| 14 | S0512266 | Болт | 2 | ||
| 15 | S0559366 | Болт | 1 | ||
| 16 | S4012633 | NUT M10X1.5 | 2 | ||
| 17 | K1012317 | Вставка | 1 | ||
| 19 | S6710042 | NIPPLE;GREASE | 2 | ||
| 1A | K1012364A | Втулка | 1 | ||
| 1B | K1026347 | Втулка | 1 | ||
| 1C | K1026348 | Втулка | 1 | ||
| 2 | K1026782B | CYLINDER;BOOM SWING | 1 | ||
| 20 | 2114-1059D228 | Прокладка | 2 | ||
| 21 | 2114-1059D212 | Прокладка | 2 | ||
| 22 | DS7701440 | Прокладка | 1 | ||
| 23 | DS7701441 | Прокладка | 1 | ||
| 24 | DS7701446 | Прокладка | 1 | ||
| 25 | DS7701447 | Прокладка | 1 | ||
| 3 | K1011680A | Палец | 1 | ||
| 4 | K1030864 | Палец | 1 | ||
| 5 | 2116-1536B | PLATE;LOCK | 2 | ||
| 6 | K1015219 | Палец | 1 | ||
| 7 | K1011685 | PLATE;LOCK | 1 | ||
| 8 | K1027083 | Палец | 1 | ||
| 9 | S5010913 | WASHER;PLAIN M16 | 4 |
