CABIN(4) экскаватора гусеничного модели DX Doosan DX225LC
CABIN(4) экскаватора гусеничного модели DX Doosan DX225LC со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1510
Наименование:CABIN(4)
Версия:K1048001EF

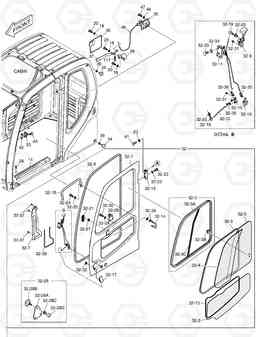

CABIN(4) DX225LC
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 622-00351M | Кабина в сборе | 1 | ||
| 11 | 625-00159B | STEP;CABIN DOOR | 1 | ||
| 117 | 2129-1446 | Пружина | 1 | ||
| 18 | 2114-1898D14 | Шайба | 1 | ||
| 19 | 2114-1898D3 | Шайба | 4 | ||
| 20 | 2120-2166D28 | Болт | 4 | ||
| 23 | 2114-1898D15 | Шайба | 6 | ||
| 25 | 2120-2166D12 | Болт | 1 | ||
| 28 | 2120-2150D3 | BOLT M6X1.0X16 | 4 | ||
| 32 | 622-00353J | DOOR ASS'Y | 1 | ||
| 32-10 | 137-00092 | LINK;DOOR INNER | 1 | ||
| 32-11 | 125-00072 | CATCH ASS'Y;DOOR INNER | 1 | ||
| 32-12 | 136-00055A | ROD;OUTER HANDLE TO LINK | 1 | ||
| 32-13 | K1002637 | DAMPER | 1 | ||
| 32-14 | 2150-1132A | HOOK;CATCH DOOR | 1 | ||
| 32-15 | K1027765 | HINGE ASS'Y;DOOR | 2 | ||
| 32-16 | K1003900 | KEY ASS'Y;DOOR | 1 | ||
| 32-17 | 2172-9021 | HANDLE;OUTER | 1 | ||
| 32-18 | 145-00124A | Опора | 1 | ||
| 32-19 | 2123-2247 | Палец | 2 | ||
| 32-2 | 903-00069A | GLASS;DOOR LOWER | 1 | ||
| 32-20 | 2124-1689A | SNAP | 2 | ||
| 32-21 | 621-02867A | COVER;DOOR INNER | 1 | ||
| 32-22 | 2114-1898D15 | Шайба | 6 | ||
| 32-23 | 2120-2166D1 | Болт | 6 | ||
| 32-24 | 2120-2166D5 | BOLT M8X1.25X20 | 2 | ||
| 32-25 | 2114-1898D2 | Шайба | 2 | ||
| 32-26 | 2891-1311 | Пластина | 4 | ||
| 32-27 | S4012533 | NUT M8X1.25 | 2 | ||
| 32-28 | 161-00621B | Стопор резиновый | 1 | ||
| 32-28A | 191-03283 | PLATE;STOPPER | 1 | ||
| 32-28B | 4132-1138 | KNOB | 1 | ||
| 32-28C | 161-00620 | Стопор резиновый | 1 | ||
| 32-28D | 116-00092A | Стопор | 1 | ||
| 32-29 | 2114-1898D3 | Шайба | 2 | ||
| 32-3 | 622-00355A | SASH ASS'Y | 1 | ||
| 32-30 | 2120-2166D28 | Болт | 2 | ||
| 32-31 | 2120-2166D52 | Болт | 5 | ||
| 32-32 | S4012333 | NUT M6X1.0 | 2 | ||
| 32-33 | 2120-2150D3 | BOLT M6X1.0X16 | 3 | ||
| 32-34 | S5210303 | WASHER;TOOTHED LOCK | 3 | ||
| 32-35 | 124-00010 | CLIP;ROD | 2 | ||
| 32-36 | 124-00344 | CLIP;ROD | 1 | ||
| 32-37 | 2120-2166D53 | Болт | 8 | ||
| 32-38 | K1006370 | FOAM | 1 | ||
| 32-3A | 622-00356 | FRAME ASS'Y;SASH | 1 | ||
| 32-3B | 2123-6119 | DOOR LOCK | 1 | ||
| 32-3C | 162-00033A | BAR;CENTER | 1 | ||
| 32-4 | 903-00070B | GLASS;SASH FRONT | 1 | ||
| 32-5 | 903-00071B | GLASS;SASH REAR | 1 | ||
| 32-6 | 161-00623 | TRIM | 1 | ||
| 32-7 | 621-02869C | COVER;LOCK | 1 | ||
| 32-8 | 198-00053A | RUBBER TRIM;DOOR INNER | 1 | ||
| 32-9 | 133-00221 | LEVER ASS'Y;INNER HANDLE | 1 | ||
| 33 | 2142-9005 | STRIKER;DOOR LOCK | 1 | ||
| 34 | 161-00195 | Стопор резиновый | 2 | ||
| 35 | 2125-9055 | LOCK;BACK | 1 | ||
| 36 | 621-02849A | COVER;BACK LOCK INNER | 1 | ||
| 37 | 133-00220E | LEVER;BACK LOCK | 1 | ||
| 38 | 195-02719C | BRACKET;BACK LOCK | 1 | ||
| 39 | 2121-1311D4 | Гайка | 2 | ||
| 41 | 2120-2166D1 | Болт | 6 | ||
| 42 | 2114-1856 | SHIM;STRIKER 1.0T | 1 | ||
| 43 | 2120-2150D1 | BOLT M10X1.5X25 | 2 | ||
| 46 | 2114-1898D2 | Шайба | 4 | ||
| 47 | 2120-2166D5 | BOLT M8X1.25X20 | 4 | ||
| 48 | 2127-1002A | WIRE ASM;RELEASE | 1 |
