Топливная система экскаватора гусеничного модели DX Doosan DX225NLC
Топливная система экскаватора гусеничного модели DX Doosan DX225NLC со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:032
Наименование:FUEL SYSTEM
Версия:K1024238EF

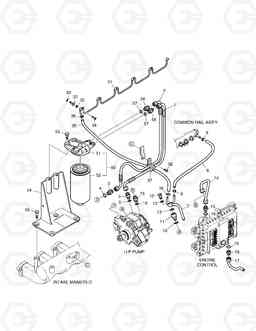

FUEL SYSTEM DX225NLC
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 65.96340-5079 | Шланг | 1 | ||
| 10 | 06.78144-2204 | SCREW;HOLLOW | 1 | ||
| 11 | 65.98130-0159A | Адаптер | 1 | ||
| 12 | 06.56190-0704 | RING;SEAL A12X18 | 1 | ||
| 13 | 06.56190-0706 | RING;SEAL A14X20 | 2 |
65.96507-0043
|
|
| 13 | 65.96507-0043 | RING;SEAL | 2 | ||
| 14 | 65.12301-5289 | PIPE;FUEL | 1 | ||
| 15 | 65.98130-0229 | Адаптер | 2 | ||
| 16 | 06.56190-0706 | RING;SEAL A14X20 | 2 |
65.96507-0043
|
|
| 16 | 65.96507-0043 | RING;SEAL | 2 | ||
| 17 | 65.12301-5268 | PIPE;FUEL | 1 | ||
| 18 | 65.98130-0229 | Адаптер | 1 | ||
| 19 | 06.56190-0706 | RING;SEAL A14X20 | 1 |
65.96507-0043
|
|
| 19 | 65.96507-0043 | RING;SEAL | 1 | ||
| 2 | 65.96340-5080 | Шланг | 1 | ||
| 3 | 65.98130-0211 | Адаптер | 1 | ||
| 30 | 65.96507-0055 | RING;SEAL | 6 | ||
| 31 | 65.12301-5288A | PIPE;FUEL | 1 |
65.12301-5288B
|
|
| 31 | 65.12301-5288B | PIPE;FUEL | 1 | ||
| 32 | 65.98130-0154 | Адаптер | 6 | ||
| 33 | 06.56180-0712 | RING;SEAL A8X14 | 6 | ||
| 34 | 65.98150-0042A | SCREW;HOLLOW M8X1 | 6 | ||
| 35 | 65.96301-0462 | Трубка резиновая | 1 | ||
| 36 | 65.97402-0003 | CLAMP;HOSE | 2 | ||
| 36 | 65.97440-0045 | CLAMP;HOSE | 2 |
65.97402-0003
|
|
| 37 | 65.97401-5019 | CLIP;PIPE | 1 | ||
| 38 | 06.01923-3111 | Болт в сборе (с шайбой и гровером) | 1 | ||
| 4 | 06.56190-0704 | RING;SEAL A12X18 | 1 | ||
| 5 | 65.98130-0229 | Адаптер | 1 | ||
| 50 | 65.12501-7042A | Фильтр топливный в сборе | 1 |
65.12501-7042B
|
|
| 50 | 65.12501-7042B | Фильтр топливный в сборе | 1 | ||
| 51 | 65.12504-5027 | Крышка фильтра топливного | 1 |
65.12504-5028
|
|
| 51 | 65.12504-5028 | Головка фильтра топливного | 1 | ||
| 52 | 65.12503-5026 | Фильтр топливный | 1 | ||
| 53 | 06.01923-3217 | BOLT ASS'Y M10X30 | 2 | ||
| 54 | 65.12540-0057C | Кронштейн фильтра топливного | 1 |
65.12540-0061
|
|
| 54 | 65.12540-0061 | Кронштейн фильтра топливного | 1 | ||
| 55 | 06.01913-3216 | BOLT M10X28 | 4 | ||
| 55 | 06.01913-3217 | BOLT ASS'Y M10X30 | 4 | ||
| 56 | 65.98130-0229 | Адаптер | 2 | ||
| 57 | 06.56190-0706 | RING;SEAL A14X20 | 2 |
65.96507-0043
|
|
| 57 | 65.96507-0043 | RING;SEAL | 2 | ||
| 6 | 06.56190-0706 | RING;SEAL A14X20 | 1 |
65.96507-0043
|
|
| 6 | 65.96507-0043 | RING;SEAL | 1 | ||
| 7 | 65.12301-5291 | PIPE;FUEL | 1 | ||
| 8 | 65.96330-0018 | HOSE;RUBBER;RING JOINT | 1 | ||
| 9 | 65.97440-0045 | CLAMP;HOSE | 2 |
