- PILOT PIPING(1)
PILOT PIPING(1) экскаватора гусеничного модели DX Doosan DX420LC
PILOT PIPING(1) экскаватора гусеничного модели DX Doosan DX420LC со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1340
Наименование:PILOT PIPING(1)
Версия:K1009095EF

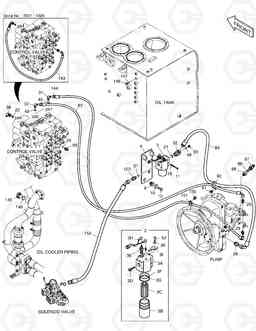

PILOT PIPING(1) DX420LC
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | K1003189E | PILOT PIPING | - | ||
| 10 | S0512266 | Болт | 2 | ||
| 11 | S0553766 | Болт | 2 | ||
| 143 | DS2093238 | Шланг | 1 | ||
| 144 | DS2093140 | Шланг | 1 | ||
| 145 | 2181-1950D10 | Пробка (заглушка) | 1 | ||
| 146 | S8000381 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 147 | S8000111 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 148 | 2181-1950D1 | Пробка (заглушка) | 1 | ||
| 150 | K1001029 | Болт | 1 | ||
| 151 | 124-00208D2 | Скоба (хомут) | 1 | ||
| 152 | DS2053402 | Шланг | 1 | ||
| 153 | 2181-1126D6 | Адаптер | 1 | ||
| 154 | S8000181 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 16 | S5102303 | Шайба пружинная M6 | 2 | ||
| 19 | 2114-1058D10 | Шайба | 2 | ||
| 20 | S8000141 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 21 | S8000181 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 28 | DS2479001 | Адаптер | 1 | ||
| 29 | DS2479002 | Адаптер | 2 | ||
| 3 | 471-00075A | FILTER;PILOT | 1 | ||
| 36 | 2181-1702D10 | ELBOW | 1 | ||
| 37 | 2181-1702D4 | ELBOW | 2 | ||
| 3B | 2472-7003 | CASE | 1 | ||
| 3C | 2471-1154 | ELEMENT;PILOT FILTER | 1 | ||
| 3D | 2426-1237 | VALVE;BY-PASS | 1 | ||
| 3E | 2471-1155A | INDICATOR | 1 | ||
| 3F | Y-3738-04 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3G | Y-3738-05 | RING;BACK UP | 1 | ||
| 3H | 530-00236 | HARNESS;PILOT FILTER | 1 | ||
| 3I | 2197-1661 | BRACKET;HOUSING | 1 | ||
| 3J | S0508653 | BOLT M8X1.25X16 | 1 | ||
| 3K | S5102503 | Шайба пружинная M8 | 1 | ||
| 4 | 195-01601 | Кронштейн | 1 | ||
| 49 | S8000111 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 52 | DS2365002 | TEE | 1 | ||
| 8 | 198-00016 | Держатель | 2 | ||
| 83 | DS2093235 | Шланг | 1 | ||
| 84 | DS2055395 | Шланг | 1 | ||
| 86 | S8040061 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 87 | 2547-9045 | SENSOR;PRESSURE | 2 | ||
| 88 | 181-00716 | Адаптер | 2 | ||
| 91 | K1001029 | Болт | 1 | ||
| 92 | 124-00209D1 | Скоба (хомут) | 1 | ||
| 93 | 2181-1950D1 | Пробка (заглушка) | 1 | ||
| 99 | 2181-1126D36 | Адаптер | 1 |
