Топливная система экскаватора гусеничного модели DX Doosan DX520LC
Топливная система экскаватора гусеничного модели DX Doosan DX520LC со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:021
Наименование:FUEL SYSTEM
Версия:K1016857EF

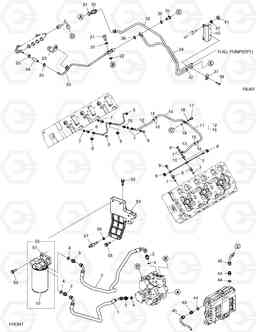

FUEL SYSTEM DX520LC
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 65.96340-5052 | HOSE;RUBBER;RING JOINT | 1 | ||
| 10 | 65.98130-0155 | Адаптер | 2 | ||
| 11 | 65.96330-7001 | HOSE;RUBBER;RING JOINT | 1 |
65.96330-7001A
|
|
| 11 | 65.96330-7001A | HOSE;RUBBER;RING JOINT | 1 | ||
| 12 | 65.96330-0015 | HOSE;RUBBER;RING JOINT | 1 | ||
| 13 | 65.96330-0016 | HOSE;RUBBER;RING JOINT | 1 | ||
| 14 | 65.96330-0017 | HOSE;RUBBER;RING JOINT | 1 | ||
| 15 | 65.52101-0004 | Регулятор давления | 1 | ||
| 16 | 65.97402-0003 | CLAMP;HOSE | 4 | ||
| 16 | 65.97440-0045 | CLAMP;HOSE | 4 | ||
| 17 | 65.98150-0015B | SCREW;HOLLOW | 1 | ||
| 18 | 06.56180-0712 | RING;SEAL A8X14 | 2 | ||
| 2 | 65.96340-5053 | HOSE;RUBBER;RING JOINT | 1 | ||
| 20 | 65.12301-5271 | PIPE;FUEL | 1 | ||
| 21 | 06.78144-2404 | SCREW;HOLLOW | 1 | ||
| 22 | 06.56190-0706 | RING;SEAL A14X20 | 2 | ||
| 23 | 65.12303-0002 | BRACKET;FUEL PIPE | 1 | ||
| 24 | 65.96330-0014 | HOSE;RUBBER;RING JOINT | 1 | ||
| 25 | 65.97440-0045 | CLAMP;HOSE | 2 | ||
| 3 | 65.98130-0229 | Адаптер | 4 | ||
| 30 | 06.78190-0206 | SCREW;CONNECTION | 2 | ||
| 31 | 06.56190-0706 | RING;SEAL A14X20 | 2 | ||
| 32 | 65.97440-0005 | CLAMP;HOSE | 1 | ||
| 33 | 65.12301-5252 | PIPE;FUEL | 1 | ||
| 34 | 65.12301-5241 | PIPE;FUEL | 1 | ||
| 35 | 65.98150-0029 | SCREW;HOLLOW | 1 | ||
| 36 | 06.56190-0706 | RING;SEAL A14X20 | 2 | ||
| 37 | 65.97401-5025 | CLIP;PIPE | 1 | ||
| 38 | 06.01283-6915 | BOLT;HEX M6X25 | 1 | ||
| 4 | 06.56190-0706 | RING;SEAL A14X20 | 4 | ||
| 40 | 65.12303-0006 | BRACKET;FUEL PIPE | 1 | ||
| 41 | 06.11063-9216 | NUT;HEX. M12X1.5 | 2 | ||
| 42 | 06.16731-2109 | Шайба пружинная A12 | 2 | ||
| 43 | 06.78190-0206 | SCREW;CONNECTION | 2 | ||
| 44 | 06.56190-0706 | RING;SEAL A14X20 | 2 |
65.96507-0043
|
|
| 44 | 65.96507-0043 | RING;SEAL | 2 | ||
| 45 | 65.12301-5268 | PIPE;FUEL | 2 | ||
| 5 | 65.12301-5239 | PIPE;FUEL | 2 | ||
| 50 | 65.12501-7043 | Фильтр топливный в сборе | 1 | ||
| 50 | 65.12501-7085B | Фильтр топливный в сборе | 1 |
65.12501-7093
|
|
| 50 | 65.12501-7093 | Фильтр топливный в сборе | 1 |
65.12501-7043
|
|
| 51 | 65.12504-5019 | Головка фильтра топливного | 1 | ||
| 51 | 65.12504-5023 | Головка фильтра топливного | 1 |
65.12504-5023A
|
|
| 51 | 65.12504-5023A | Головка фильтра топливного | 1 | ||
| 52 | 65.12503-5020B | Элемент фильтра топливного | 1 |
65.12503-5027
|
|
| 52 | 65.12503-5027 | Элемент фильтра топливного | 1 |
65.12503-5033
|
|
| 52 | 65.12503-5033 | Элемент фильтра топливного | 1 | ||
| 53 | 06.01923-3218 | BOLT ASS'Y M10X35 | 2 | ||
| 54 | 65.12540-0054 | Кронштейн фильтра топливного | 1 | ||
| 55 | 06.01913-3218 | BOLT ASS'Y M10X35 | 3 | ||
| 56 | 06.16731-2108 | Шайба пружинная | 1 | ||
| 57 | 65.90201-0131 | Болт-шпилька | 1 | ||
| 6 | 65.98130-0154 | Адаптер | 6 | ||
| 7 | 06.56180-0712 | RING;SEAL A8X14 | 8 | ||
| 8 | 65.96507-0055 | RING;SEAL | 6 | ||
| 9 | 65.98150-0042A | SCREW;HOLLOW M8X1 | 4 |
