- PILOT PIPING - ONE & TWO WAY
PILOT PIPING - ONE & TWO WAY экскаватора гусеничного модели DX Doosan DX520LC
PILOT PIPING - ONE & TWO WAY экскаватора гусеничного модели DX Doosan DX520LC со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6140
Наименование:PILOT PIPING - ONE & TWO WAY
Версия:K1016857EF

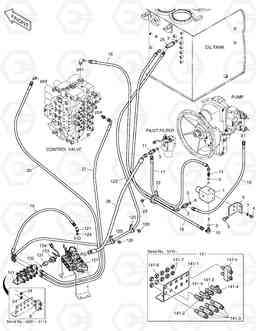

PILOT PIPING - ONE & TWO WAY DX520LC
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | K1002458E | PILOT PIPING-ONE & TWO WAY | - | ||
| 1 | 426-00266 | Клапан основного насоса | 1 | ||
| 10 | 2181-1702D4 | ELBOW | 1 | ||
| 11 | 2181-1951D19 | TEE | 1 | ||
| 121 | 2181-1702D4 | ELBOW | 1 | ||
| 123 | DS2093118 | Шланг | 1 | ||
| 124 | S8000111 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 125 | 124-00208D2 | Скоба (хомут) | 2 | ||
| 126 | K1001029 | Болт | 2 | ||
| 13 | 2471-1133 | FILTER;ADAPTER | 1 | ||
| 131 | DS2242017 | REDUCER | 1 | ||
| 132 | S8000111 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 133 | 549-00010 | SWITCH;PRESSURE | 1 | ||
| 134 | 530-00067 | HARNESS | 1 | ||
| 141 | K1046497 | JOINT PLATE SUB ASS'Y | 1 | ||
| 141-1 | K1000354 | BRACKET;JOINT | 1 | ||
| 141-2 | 181-00078D1 | Адаптер | 2 | ||
| 141-3 | DS2410009 | Адаптер | 4 | ||
| 141-4 | 181-00086D2 | TEE | 2 | ||
| 141-5 | 420-00476 | VALVE;SHUTTLE | 1 | ||
| 141-6 | 121-00010D1 | Гайка | 8 | ||
| 141-7 | 121-00010D7 | Гайка | 2 | ||
| 15 | DS2094031 | Шланг | 1 | ||
| 16 | DS2093113 | Шланг | 1 | ||
| 17 | DS2093193 | Шланг | 1 | ||
| 18 | DS2093129 | Шланг | 1 | ||
| 19 | DS2093115 | Шланг | 1 | ||
| 2 | 181-00779 | TEE;SHUTTLE | 1 | ||
| 20 | DS2094051 | Шланг | 1 | ||
| 21 | DS2093117 | Шланг | 1 | ||
| 22 | 124-00208D5 | Скоба (хомут) | 1 | ||
| 23 | K1001029 | Болт | 1 | ||
| 24 | 121-00010D7 | Гайка | 2 | ||
| 25 | 2181-1951D46 | TEE | 1 | ||
| 26 | DS2053402 | Шланг | 1 | ||
| 3 | S8000111 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 4 | S0508766 | Болт | 2 | ||
| 5 | DS0025024 | BOLT;SET | 2 | ||
| 7 | S5102503 | Шайба пружинная M8 | 2 | ||
| 8 | 420-00476 | VALVE;SHUTTLE | 1 | ||
| 9 | 195-02711B | Кронштейн | 1 |
