PILOT PIPING(4) экскаватора колесного модели DX Doosan DX140W
PILOT PIPING(4) экскаватора колесного модели DX Doosan DX140W со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1350
Наименование:PILOT PIPING(4)
Версия:K1008295EF

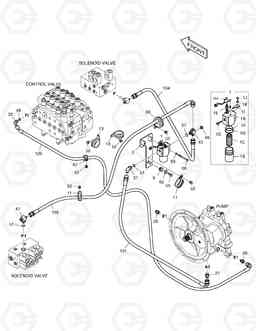

PILOT PIPING(4) DX140W
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | K1013261H | PILOT PIPING | - | ||
| 1 | 471-00075A | FILTER;PILOT | 1 | ||
| 101 | DS2055317 | Шланг | 1 | ||
| 104 | DS2053399 | Шланг | 1 | ||
| 105 | DS2055950 | Шланг | 1 | ||
| 11 | 124-00209D2 | Скоба (хомут) | 2 | ||
| 129 | DS2090015 | Шланг | 1 | ||
| 13 | 124-00208D7 | Скоба (хомут) | 2 | ||
| 1B | 2472-7003 | CASE | 1 | ||
| 1C | 2471-1154 | ELEMENT;PILOT FILTER | 1 | ||
| 1D | 2426-1237 | VALVE;BY-PASS | 1 | ||
| 1E | 2471-1155A | INDICATOR | 1 | ||
| 1F | Y-3738-04 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1G | Y-3738-05 | RING;BACK UP | 1 | ||
| 1H | 530-00236 | HARNESS;PILOT FILTER | 1 | ||
| 1I | 2197-1661 | BRACKET;HOUSING | 1 | ||
| 1J | S0508653 | BOLT M8X1.25X16 | 1 | ||
| 1K | S5102503 | Шайба пружинная M8 | 1 | ||
| 2 | 195-02787G | Кронштейн | 1 | ||
| 27 | DS2479001 | Адаптер | 1 | ||
| 29 | DS2479002 | Адаптер | 2 | ||
| 33 | 2181-1702D4 | ELBOW | 1 | ||
| 37 | 2181-2419D3 | ELBOW | 1 | ||
| 43 | K1025342 | TEE | 1 | ||
| 47 | 2181-2281D15 | TEE | 1 | ||
| 49 | S8000111 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 51 | S8000181 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 52 | K1001029 | Болт | 6 | ||
| 55 | S0512466 | Болт | 2 | ||
| 58 | S0553766 | Болт | 2 | ||
| 62 | 2114-1058D10 | Шайба | 2 | ||
| 63 | S5102303 | Шайба пружинная M6 | 2 | ||
| 66 | 2181-2047A | Пробка (заглушка) | 1 | ||
| 67 | 124-00208D4 | Скоба (хомут) | 1 | ||
| 69 | 124-00208D9 | Скоба (хомут) | 1 | ||
| 9 | 198-00016 | Держатель | 2 |
