Код подсистемы:1900

Наименование:ELECTRIC WIRING

Версия:K1025589EF

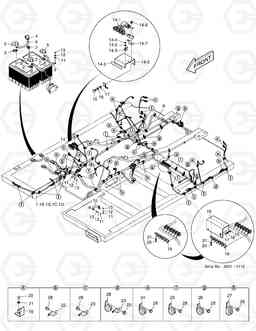

ELECTRIC WIRING DX140W

Поз.	Код	Наименование	Кол	Прим.
-	K1009022E	ELECTRIC WIRING	-
1	K1009035C	HARNESS;MAIN	1	K1009035E
1	K1009035E	HARNESS;MAIN	1
10	2553-1275D82	CABLE;BATT RELAY-STARTER	1
10	2553-1275D39	CABLE;EARTH	1
11	S0511653	BOLT M10X1.5X16	4
12	S5102603	Шайба пружинная M10	5
13	S5010613	WASHER;PLAIN M10	5
14	500-00405B	SOL V/V ELECTRIC ASS'Y	1
14-1	K1007428B	HARNESS;JOINT	1
14-2	K1003652	Пластина	1
14-3	2195-3500	BRACKET;HOUSING	4
14-4	S3450953	SCREW M6X1.0X12	4
14-5	S5102303	Шайба пружинная M6	4
14-6	K1011186	DECAL	1
14-7	2197-1661	BRACKET;HOUSING	1
14-8	K1001029	Болт	1
15	S0508666	Болт	4
16	S5102503	Шайба пружинная M8	4
17	S5010513	WASHER;PLAIN M8	4
18	K1007437A	Крышка	1
19	2195-3500	BRACKET;HOUSING	8
1A	2548-1027	Диод	3
1B	548-00003A	Диод	1
1C	K1000814	Диод	2
1D	K1000815	Диод	2
2	2550-1014D1	TERMINAL;BATTERY(+)	2
20	S3450953	SCREW M6X1.0X12	8
21	S5102303	Шайба пружинная M6	8
22	2197-1660	BRACKET;HOUSING	3
23	2197-1661	BRACKET;HOUSING	14
24	124-00208D2	Скоба (хомут)	16
25	124-00208D3	Скоба (хомут)	27
26	124-00208D4	Скоба (хомут)	9
27	124-00208D5	Скоба (хомут)	8
28	K1001029	Болт	73
3	2550-1014D2	TERMINAL;BATTERY(-)	2
4	2160-1212	CAP;BATT. TML (+)	2
5	2160-1213	CAP;BATT. TML (-)	2
6	2553-1275D6	CABLE;BATT-BATT 60R-250L	1
7	2553-1275D54	CABLE:BATT-BATT. RELAY	1
8	2553-1275D88	CABLE;BATT RY-STARTER	1
9	2553-1275D82	CABLE;BATT RELAY-STARTER	1
