- ELECTRIC PARTS - CABIN
ELECTRIC PARTS - CABIN экскаватора колесного модели DX Doosan DX190W
ELECTRIC PARTS - CABIN экскаватора колесного модели DX Doosan DX190W со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1830
Наименование:ELECTRIC PARTS - CABIN
Версия:K1024511EF

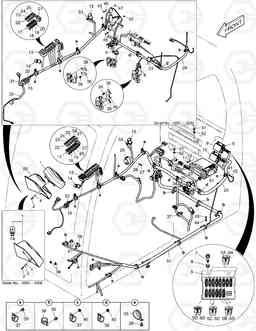

ELECTRIC PARTS - CABIN DX190W
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | K1015062B | ELECTRIC ASS'Y-CABIN | - | ||
| - | K1009017E | ELECTRIC ASS'Y-CABIN | - | ||
| 1 | 539-00078C | PANEL;GAUGE | 1 |
539-00078E
|
|
| 1 | 539-00078E | PANEL;GAUGE | 1 | ||
| 10 | K1008019D8 | PLATE;NAME | 1 | ||
| 11 | S3450833 | SCREW M5X0.8X12 | 4 | ||
| 12 | S5100203 | Шайба пружинная M5 | 4 | ||
| 13 | 543-00096 | PANEL ASS'Y;RADIO CONTROL | 1 | ||
| 14 | 545-00001 | LIGHTER;CIGAR | 1 | ||
| 15 | 527-00006 | SOCKET;12V POWER | 1 | ||
| 16 | 2528-9040 | METER;HOUR | 1 | ||
| 17 | 549-00101 | Переключатель | 1 | ||
| 18 | 549-00103 | SWITCH;ROCKER(2STEP) | 1 | ||
| 19 | 549-00101 | Переключатель | 1 | ||
| 1A | 515-00012A | BULB | 6 | ||
| 2 | S3450853 | Болт | 4 | ||
| 20 | K1006572 | SWITCH;BREAKER/SHEAR SELECT;2 LED | 1 | ||
| 21 | 549-00106 | SWITCH;ROCKER(LOCK TYPE) | 1 | ||
| 22 | K1002406D15 | ACTUATOR;SWITCH | 1 | ||
| 23 | K1002406D11 | ACTUATOR;SWITCH | 1 | ||
| 24 | K1002406D8 | ACTUATOR;SWITCH | 1 | ||
| 25 | K1002406D21 | ACTUATOR;SWITCH | 1 | ||
| 26 | 2516-1116 | BUZZER;PILOT | 1 | ||
| 27 | S3450943 | SCREW M6X1.0X10 | 2 | ||
| 28 | S5102303 | Шайба пружинная M6 | 2 | ||
| 29 | K1009038B | Электрика кабины | 1 | ||
| 29 | K1042329 | Электрика кабины | 1 | ||
| 3 | S5100203 | Шайба пружинная M5 | 4 | ||
| 30 | K1009040A | HARNESS;SWITCH BOX | 1 | ||
| 31 | 530-00416B | HARNESS;GAUGE PANEL JOINT | 1 | ||
| 32 | 530-00434B | HARNESS;HOUR METER JOINT | 1 | ||
| 33 | 530-00435A | HARNESS;CHECK CONNECTOR JOINT | 1 |
530-00435B
|
|
| 33 | 530-00435B | HARNESS;CHECK CONNECTOR JOINT | 1 | ||
| 34 | S3450343 | SCREW M3X0.5X10 | 4 | ||
| 35 | S5100003 | Шайба пружинная | 4 | ||
| 36 | 2197-1661 | BRACKET;HOUSING | 5 | ||
| 37 | 124-00208D3 | Скоба (хомут) | 9 | ||
| 37 | 124-00208D3 | Скоба (хомут) | 6 | ||
| 38 | 124-00208D4 | Скоба (хомут) | 10 | ||
| 39 | K1001029 | Болт | 21 | ||
| 39 | K1001029 | Болт | 16 | ||
| 4 | S5000213 | WASHER;PLAIN M5 | 4 | ||
| 40 | 2121-1305 | NUT M8X1.25 | 5 | ||
| 40 | 2121-1305 | NUT M8X1.25 | 3 | ||
| 41 | S3450953 | SCREW M6X1.0X12 | 2 | ||
| 42 | S5102303 | Шайба пружинная M6 | 2 | ||
| 43 | S0508653 | BOLT M8X1.25X16 | 1 | ||
| 44 | S5102503 | Шайба пружинная M8 | 1 | ||
| 45 | S3450343 | SCREW M3X0.5X10 | 4 | ||
| 46 | S5100003 | Шайба пружинная | 4 | ||
| 47 | S4012003 | Гайка | 4 | ||
| 48 | S3450833 | SCREW M5X0.8X12 | 2 | ||
| 49 | S5100003 | Шайба пружинная | 2 | ||
| 5 | K1001263A | FUSE BOX | 1 | ||
| 50 | S4012003 | Гайка | 2 | ||
| 51 | S0508666 | Болт | 4 | ||
| 52 | S5102503 | Шайба пружинная M8 | 4 | ||
| 53 | 547-00023 | SENSOR;SUN | 1 | ||
| 54 | K1009048B | HARNESS;FLOOR PLATE | 1 | ||
| 55 | 124-00208D6 | Скоба (хомут) | 1 | ||
| 56 | 2195-3500 | BRACKET;HOUSING | 1 | ||
| 57 | 549-00101 | Переключатель | 1 | ||
| 58 | K1002406D25 | ACTUATOR;SWITCH | 1 | ||
| 5A | 2527-1016 | FUSE;BLADE 10A | 8 | ||
| 5B | 2527-1017 | FUSE;BLADE 15A | 3 | ||
| 5C | 2527-1018 | FUSE;BLADE 20A | 2 | ||
| 5D | 2527-1025 | FUSE;BLADE 30A | 1 | ||
| 6 | K1001263A | FUSE BOX | 1 | ||
| 6A | 2527-1016 | FUSE;BLADE 10A | 8 | ||
| 6B | 2527-1017 | FUSE;BLADE 15A | 3 | ||
| 6C | 2527-1018 | FUSE;BLADE 20A | 2 | ||
| 6D | 2527-1025 | FUSE;BLADE 30A | 1 | ||
| 7 | S3450983 | SCREW M6X1.0X20 | 4 | ||
| 8 | S5102303 | Шайба пружинная M6 | 4 | ||
| 9 | K1008019D7 | PLATE;NAME | 1 | ||
| 91 | K1026654 | STEREO;CAR | 1 |
