ARTI BOOM PIPING экскаватора колесного модели DX Doosan DX190W

ARTI BOOM PIPING экскаватора колесного модели DX Doosan DX190W со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:7020

Наименование:ARTI BOOM PIPING

Версия:K1024511EF

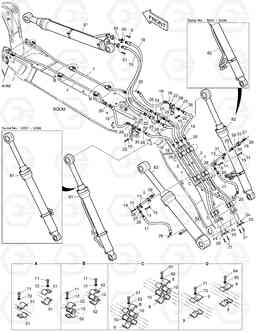

ARTI BOOM PIPING DX190W

Поз.	Код	Наименование	Кол	Прим.
-	K1015453C	ARTI BOOM PIPING	-
1	K1015454A	Трубка	1
10	161-00574	Держатель	12
11	S0562766	Болт	10
12	S5102803	Шайба пружинная	10
13	2124-1026D2	CLAMP;PIPE	4
14	S0560866	Болт	4
15	S5102703	Шайба пружинная M12	10
16	DS2020038	Шланг	2
17	DS2012372	Шланг	2
18	DS2011530	Шланг	4
19	DS2016094	Шланг	2
2	K1015456A	Трубка	1
20	2181-9079	FLANGE;SPLIT	12
21	S2212366	BOLT;SOCKET M10X1.5X35	20
22	S0515266	Болт	6
23	121-00010D8	Гайка	4
24	2180-1026D2	Кольцо уплотнительное (О-кольцо)	6
25	DS2415007	Адаптер	4
26	S8030121	Кольцо уплотнительное (О-кольцо)	21
27	2181-2627D1	Адаптер	3
28	S8000231	Кольцо уплотнительное (О-кольцо)	4
29	K1011212B	Кронштейн	1
3	K1015457A	Трубка	1
30	K1011213B	Кронштейн	1
31	K1027879	Трубка	1
32	2181-2566D10	Адаптер	1
33	K1025252	VALVE;SLOW RETURN	1
4	K1015458A	Трубка	1
5	K1015459	Трубка	1	K1015459A
5	K1015459A	Трубка	1
51	124-00303	CLAMP;PIPE	4
52	124-00302	CLAMP;PIPE	8
6	S2212466	BOLT;SOCKET M10X1.5X40	4
61	S0562766	Болт	8
62	S5102803	Шайба пружинная	8
7	K1015461	Трубка	2
71	S0562766	Болт	4
72	S5102803	Шайба пружинная	4
8	K1011211	Зажим	8
81	K1017658A	CYLINDER;BOOM(L.H)	1
82	K1017659A	CYLINDER;BOOM(R.H)	1
83	K1017660	CYLINDER;ARTI BOOM	1
84	S0562766	Болт	2
85	S5102803	Шайба пружинная	2
9	124-00300	CLAMP;PIPE	4
91	K1017662	Гидроцилиндр рукояти	1
