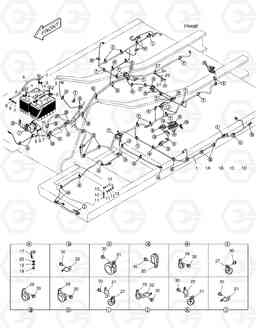

ELECTRIC WIRING экскаватора модели 2 Doosan TXC255LC-2

Код подсистемы:1720

Наименование:ELECTRIC WIRING

Версия:K1028457EF

ELECTRIC WIRING TXC255LC-2

Поз.	Код	Наименование	Кол	Прим.
-	K1012155	ELECTRIC WIRING	-
1	K1012479A	HARNESS;MAIN	1
10	2553-1275D39	CABLE;EARTH	1
10	2553-1275D5	CABLE;EARTH	1
11	S0511653	BOLT M10X1.5X16	2
12	S5102603	Шайба пружинная M10	2
13	S5010613	WASHER;PLAIN M10	2
14	2553-1275D6	CABLE;BATT-BATT 60R-250L	1
15	2553-1275D69	CABLE;BATTERY RELAY	1
16	2553-1275D81	CABLE;BATT RY-STARTER	1
17	2195-3500	BRACKET;HOUSING	5
18	S0504453	BOLT M6X1.0X12	5
19	S5102303	Шайба пружинная M6	5
1A	2548-1027	Диод	4
1B	548-00003A	Диод	1
1C	K1000814	Диод	1
1D	K1000815	Диод	1
2	2550-1014D1	TERMINAL;BATTERY(+)	2
20	S5010313	WASHER;PLAIN M6	5
21	2197-1660	BRACKET;HOUSING	3
22	2197-1661	BRACKET;HOUSING	15
23	2181-2187	Болт-шпилька	1
24	S5102503	Шайба пружинная M8	1
25	124-00209D1	Скоба (хомут)	6
26	124-00208D2	Скоба (хомут)	27
27	124-00208D3	Скоба (хомут)	25
28	124-00208D4	Скоба (хомут)	12
29	124-00208D5	Скоба (хомут)	1
3	2550-1014D2	TERMINAL;BATTERY(-)	2
30	K1001029	Болт	83
31	124-00208D6	Скоба (хомут)	1
4	2160-1212	CAP;BATT. TML (+)	2
5	2160-1213	CAP;BATT. TML (-)	2
6	2553-1275D78	CABLE;PUMP-BATT RELAY	1
7	S0511653	BOLT M10X1.5X16	2
8	S5102603	Шайба пружинная M10	2
9	S5010613	WASHER;PLAIN M10	2
