Крышка двигателя в сборе колесного погрузчика модели 2 Doosan TXL400-2

Код подсистемы:1390

Наименование:ENGINE COVER ASS`Y

Версия:K1018071EF

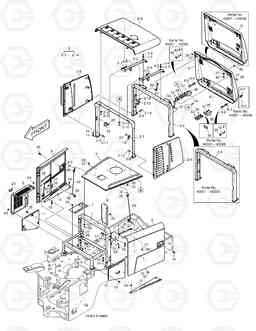

ENGINE COVER ASS`Y TXL400-2

Поз.	Код	Наименование	Кол	Прим.
-	K1017292C	Крышка двигателя в сборе	-
1	K1004320B.WH	SUPPORT;OIL TANK	1	K1004320C.WH
1	K1004320C.WH	SUPPORT;OIL TANK	1
10	K1004502.WH	COVER (L.H)	1
11	K1004503.WH	COVER (R.H)	1
12	K1004788B.WH	COVER (L.H)	1
13	K1004789B.WH	COVER (R.H)	1
14	2114-1058D70	Шайба	16
15	S0560566	Болт	16
16	2114-1058D54	Шайба	8
17	S4012733	NUT M12X1.75	8
18	4114-4160B	Прокладка	4
19	K1005351.WH	STOPPER;SIDE DOOR	2
2	K1006449E.WH	GUARD ASS'Y	1	K1006449G.WH
2	K1006449G.WH	GUARD ASS'Y	1
2	K1006449H.WH	GUARD ASS'Y	1
2	K1006449K.WH	GUARD ASS'Y	1	K1006449L.WH
2	K1006449L.WH	GUARD ASS'Y	1
2-1	K1004321B.WH	Опора	1
2-1	K1004321C.WH	Опора	1
2-1	K1004321E.WH	Опора	1
2-10	S0512066	Болт	2
2-11	S4012633	NUT M10X1.5	6
2-12	DS0401121	Шайба	4
2-13	S0558266	Болт	2
2-14	DS0025024	BOLT;SET	6
2-2	K1004322E.WH	Опора	1
2-2	K1004322H.WH	Опора	1
2-2	K1004322K.WH	Опора	1
2-2	K1004322L.WH	Опора	1
2-3	K1004327A.WH	SUPPORT;RADIATOR	2	K1004327B.WH
2-3	K1004327B.WH	SUPPORT;RADIATOR	2	K1004327E.WH
2-3	K1004327E.WH	SUPPORT;RADIATOR	2
2-4	K1005234C.WH	GUARD;RADIATOR (L.H)	1
2-4	K1005234E.WH	GUARD;RADIATOR (L.H)	1	K1005234G.WH
2-4	K1005234G.WH	GUARD;RADIATOR (L.H)	1
2-5	K1005235C.WH	GUARD;RADIATOR (R.H)	1
2-5	K1005235C.WH	GUARD;RADIATOR (R.H)	1
2-5	K1005235E.WH	GUARD;RADIATOR (R.H)	1	K1005235C.WH
2-6	K1005238B.WH	GUARD;ROOF	1
2-7	2114-1058D70	Шайба	8
2-8	S0560566	Болт	8
2-9	2114-1898D17	Шайба	12
20	DS0025014	BOLT;SET	17
21	DS0401121	Шайба	12
22	S0512066	Болт	8
23	K1011336.WH	Вставка	1
24	DS0025023	Болт	6
25	DS0025028	Болт	6
26	440-00143B	SPRING;GAS	2
27	S5102503	Шайба пружинная M8	8
28	S4012533	NUT M8X1.25	6
29	139-00014B	CABLE	2
3	K1004323B.WH	Крышка	1
30	2120-1413D3	BOLT;U M10X1.5	4
31	S5102603	Шайба пружинная M10	8
32	S4012633	NUT M10X1.5	16
33	DS1001067	SPRING;GAS	2
34	DS7722029	Прокладка	2
35	K1006989	Пластина	1
36	K1004469A	Кронштейн	2
36	K1004469A	Кронштейн	1
37	2114-1898D11	Шайба	4
38	S0515366	Болт	4
39	K1006667	Стопор	2
4	K1004405B.WH	DOOR;SIDE(R.H)	1
4	K1004405B.WHS	DOOR;SIDE(R.H)	1	K1004405B.WH
4-1	125-00034A	LOCK	1
40	2114-1898D1	Шайба	2
41	S2211866	BOLT;SOCKET	2
42	S0512666	Болт	4
43	DS7722031	Прокладка	4
44	K1018847	Кронштейн	1
45	K1004630	CYLINDER;KEY	3
5	K1004406C.WH	DOOR;SIDE(L.H)	1
5	K1004406C.WHS	DOOR;SIDE(L.H)	1	K1004406C.WH
5-1	125-00035A	LOCK	1
6	K1005226E	Решетка радиатора	1	K1005226G
6	K1005226G	Решетка радиатора	1	K1005226H
6	K1005226H	Решетка радиатора	1	K1005226J
6	K1005226J	Решетка радиатора	1
6-1	K1006723	LOCK;GRILLE	1
6-2	K1006666	Стопор резиновый	2
6-3	2114-1058D2	Шайба	2
6-3	2114-1058D23	Шайба	4
6-4	S4012933	NUT M16X2.0	4
7	K1004763B.WH	Крышка	1
8	K1004764A.WH	Крышка	1
9	K1004638A.WH	COVER;CONDENSER	1
