Гидроразводка (гидросистема) колесного погрузчика DL Doosan DL200 TC
Гидроразводка (гидросистема) колесного погрузчика DL Doosan DL200 TC со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1160
Наименование:MAIN PIPING
Версия:K1042446EF

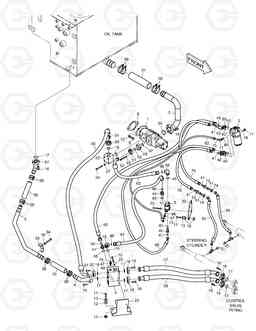

MAIN PIPING DL200 TC
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | K1017041E | MAIN PIPING ASS'Y | - | ||
| 1 | K1015172A | Гидронасос (основной насос) | 1 | ||
| 10 | S5102803 | Шайба пружинная | 2 | ||
| 11 | S0558566 | Болт | 7 | ||
| 12 | 2512-1077 | RUBBER;CUSHION | 14 | ||
| 13 | 2114-1058D62 | Шайба | 7 | ||
| 15 | S2213766 | BOLT;SOCKET M10X1.5X105 | 2 | ||
| 16 | S2215366 | BOLT;SOCKET M12X1.75X35 | 28 | ||
| 17 | 2180-1026D23 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 18 | 2180-1026D19 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 19 | 4215-1003D7 | FLANGE;HALF | 8 | ||
| 2 | 4420-9555 | UNIT;STEERING | 1 | ||
| 20 | 2181-9078 | FLANGE;SPLIT | 4 | ||
| 21 | S2212366 | BOLT;SOCKET M10X1.5X35 | 4 | ||
| 22 | S5110603 | Шайба | 6 | ||
| 23 | K1017195 | Кронштейн | 1 | ||
| 25 | S0556866 | Болт | 2 | ||
| 27 | S5102603 | Шайба пружинная M10 | 4 | ||
| 3 | 4420-9406 | Датчик | 1 | ||
| 30 | S5102703 | Шайба пружинная M12 | 1 | ||
| 31 | S5102503 | Шайба пружинная M8 | 2 | ||
| 32 | K1017207 | Пластина | 1 | ||
| 33 | 2124-1224D6 | CLAMP;PIPE | 1 | ||
| 34 | S0561266 | Болт | 1 | ||
| 35 | 2180-1026D27 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 36 | DS2087046 | Шланг | 1 | ||
| 37 | DS2087048 | Трубка резиновая | 1 | ||
| 38 | S8500067 | CLAMP;HOSE | 8 | ||
| 39 | S8500092 | CLAMP;HOSE | 4 | ||
| 4 | K1017902 | VALVE;BLOCK | 1 | ||
| 40 | S8000181 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 41 | S8030081 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 42 | 2181-4133D3 | Адаптер | 3 | ||
| 43 | 2181-4133D46 | Адаптер | 1 | ||
| 44 | 2181-4133D5 | Адаптер | 2 | ||
| 45 | S8000241 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 46 | S8030121 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 47 | 2181-4133D1 | Адаптер | 2 | ||
| 48 | S8000111 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 49 | 4181-2749 | Корпус клапана | 1 | ||
| 5 | K1017123 | PIPE;RETURN | 1 | ||
| 50 | S2212966 | BOLT;SOCKET M10X1.5X65 | 4 | ||
| 51 | 2181-9079 | FLANGE;SPLIT | 2 | ||
| 52 | 2180-1026D2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 53 | 4181-4281 | BLOCK;PORT | 1 | ||
| 54 | S2212266 | BOLT;SOCKET M10X1.5X30 | 4 | ||
| 55 | S0559566 | Болт | 4 | ||
| 56 | DS2021076 | HOSE 600L | 1 | ||
| 57 | DS2039079 | Шланг | 1 | ||
| 58 | DS2039127 | Шланг | 1 | ||
| 59 | DS2021194 | Шланг | 1 | ||
| 6 | K1017128 | PIPE;RETURN | 1 | ||
| 60 | DS2045440 | Шланг | 1 | ||
| 62 | DS2013786 | Шланг | 1 | ||
| 63 | DS2018151 | Шланг | 1 | ||
| 64 | DS2013861 | Шланг | 1 | ||
| 65 | 2184-1197D65 | Шланг | 1 | ||
| 66 | 2184-1197D177 | HOSE PF1/2-1600L | 1 | ||
| 67 | K1017230 | PIPE;RETURN | 1 | ||
| 68 | 2181-2294D2 | ELBOW | 1 | ||
| 69 | 2181-4133D30 | Адаптер | 1 | ||
| 7 | K1017131A | PIPE;SUCTION | 1 | ||
| 70 | DS2011082 | Шланг | 2 | ||
| 71 | DS2304009 | ELBOW | 1 | ||
| 72 | DS2087047 | Шланг | 1 | ||
| 73 | DS2415008 | Адаптер | 2 | ||
| 74 | 121-00010D5 | Гайка | 2 | ||
| 74 | 121-00010D5 | NUT | 2 | ||
| 75 | S8030041 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 76 | 2181-2628D1 | ELBOW | 1 | ||
| 77 | 2181-1950D1 | Пробка (заглушка) | 1 | ||
| 78 | S8000111 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 8 | 4180-4010A | Прокладка | 1 | ||
| 9 | S0518366 | Болт | 2 |
