Гидроразводка (гидросистема) колесного погрузчика DL Doosan DL250
Гидроразводка (гидросистема) колесного погрузчика DL Doosan DL250 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1160
Наименование:MAIN PIPING
Версия:K1023772EF

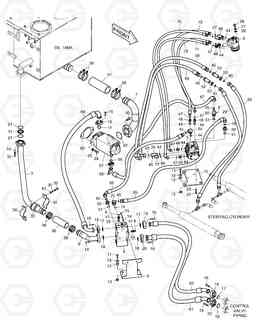

MAIN PIPING DL250
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | K1015144B | MAIN PIPING ASS'Y | - | ||
| 1 | 401-00081A | Гидронасос (основной насос) | 1 | ||
| 10 | K1015373A | Пластина | 1 | ||
| 11 | S0558566 | Болт | 8 | ||
| 12 | 2512-1077 | RUBBER;CUSHION | 16 | ||
| 13 | 2114-1058D62 | Шайба | 8 | ||
| 14 | S5110703 | Шайба пружинная | 6 | ||
| 15 | S2216766 | BOLT;SOCKET M12X1.75X105 | 2 | ||
| 16 | S2215366 | BOLT;SOCKET M12X1.75X35 | 28 | ||
| 17 | 2180-1026D23 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 18 | 2180-1026D24 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 19 | 4215-1003D7 | FLANGE;HALF | 8 | ||
| 2 | 420-00523 | UNIT;STEERING | 1 | ||
| 20 | 4215-1003D5 | Фланец | 4 | ||
| 21 | 2180-1026D27 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 22 | S0508866 | Болт | 3 | ||
| 23 | S5102503 | Шайба пружинная M8 | 3 | ||
| 24 | S0521466 | BOLT M16X2.0X40 | 2 | ||
| 25 | S5102906 | Шайба пружинная | 2 | ||
| 26 | S0511966 | Болт | 4 | ||
| 27 | S5102603 | Шайба пружинная M10 | 4 | ||
| 28 | S5010613 | WASHER;PLAIN M10 | 4 | ||
| 29 | DS2020051 | Шланг | 1 | ||
| 3 | 420-00416B | EHPS VALVE | 1 | ||
| 30 | S5102703 | Шайба пружинная M12 | 2 | ||
| 31 | 114-00247 | THRUSTER | 1 | ||
| 32 | S2215766 | BOLT;SOCKET M12X1.75X55 | 4 | ||
| 33 | 161-00097 | Держатель | 1 | ||
| 34 | 124-00045B | Зажим | 2 | ||
| 35 | S0560566 | Болт | 2 | ||
| 36 | DS2087051 | HOSE-200L | 1 | ||
| 37 | DS2087061 | Шланг | 1 | ||
| 38 | S8500079 | CLAMP;HOSE | 4 | ||
| 39 | S8500105 | CLAMP;HOSE | 4 | ||
| 4 | K1025506 | VALVE;UNLOADING | 1 |
K1025506A
|
|
| 4 | K1025506A | VALVE;UNLOADING | 1 | ||
| 40 | S2221466 | BOLT;SOCKET M16X2.0X40 | 4 | ||
| 41 | 2181-4133D1 | Адаптер | 2 | ||
| 42 | 2180-1026D32 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 43 | 2114-1058D46 | Шайба | 2 | ||
| 44 | S8000181 | Кольцо уплотнительное (О-кольцо) | 11 | ||
| 45 | S8030121 | Кольцо уплотнительное (О-кольцо) | 11 | ||
| 46 | 2181-4133D46 | Адаптер | 2 | ||
| 47 | S8030081 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 48 | 2181-4133D3 | Адаптер | 6 | ||
| 5 | K1015367 | PIPE;RETURN | 1 | ||
| 50 | 2181-4133D5 | Адаптер | 2 | ||
| 51 | S8000241 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 52 | DS2415013 | ADAPTER;CONNECTOR | 2 | ||
| 53 | 121-00010D2 | Гайка | 2 | ||
| 54 | 2181-2294D1 | ELBOW | 1 | ||
| 55 | DS2412019 | TEE | 1 | ||
| 56 | 2180-1026D2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 57 | 2181-9079 | FLANGE;SPLIT | 2 | ||
| 58 | S2212266 | BOLT;SOCKET M10X1.5X30 | 4 | ||
| 59 | S8000111 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 6 | K1015368 | PIPE;RETURN | 1 | ||
| 60 | 180-00189 | Прокладка | 1 | ||
| 61 | DS2039060 | HOSE-1040L | 1 | ||
| 62 | DS2039059 | HOSE-1040L | 1 | ||
| 63 | DS2012439 | Шланг | 1 | ||
| 64 | DS2045431 | Шланг | 1 | ||
| 65 | DS2013519 | Шланг | 2 | ||
| 66 | DS2013521 | Шланг | 1 | ||
| 67 | DS2026167 | Шланг | 1 | ||
| 69 | DS2013522 | Шланг | 1 | ||
| 7 | K1015370 | PIPE;SUCTION | 1 | ||
| 70 | DS2013831 | Шланг | 1 | ||
| 71 | DS2013832 | Шланг | 1 | ||
| 72 | DS2012173 | HOSE UNF 13/16-1500L | 1 | ||
| 73 | DS2011072 | Шланг | 1 | ||
| 74 | S8000231 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 75 | 2181-2628D1 | ELBOW | 1 | ||
| 76 | K1001353 | Адаптер | 1 | ||
| 77 | K1001355 | Адаптер | 1 | ||
| 8 | S8030041 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 9 | K1015371 | Кронштейн | 1 |
