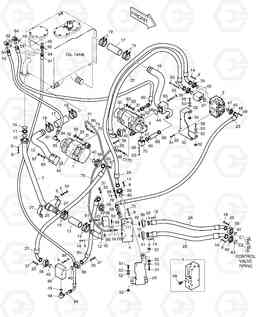

Гидроразводка (гидросистема) колесного погрузчика DL Doosan DL400

Код подсистемы:1160

Наименование:MAIN PIPING

Версия:K1010632EF

MAIN PIPING DL400

Поз.	Код	Наименование	Кол	Прим.
-	K1002980H	Гидроразводка (гидросистема)	-
1	K1003137	Гидронасос (основной насос)	1
10	2180-1026D27	Кольцо уплотнительное (О-кольцо)	4
11	114-00247	THRUSTER	1
12	K1010482	PIPE;RETURN	1
13	2185-1776D27	Шланг	1
14	S2215366	BOLT;SOCKET M12X1.75X35	20
15	K1002981C	PIPE;SUCTION	1
16	K1004122A	PIPE;STEER SUCTION	1
17	2185-1776D11	Трубка резиновая	2
18	S2218666	BOLT;SOCKET M14X2.0X50	8
19	S8500092	CLAMP;HOSE	12
2	K1003139	STEER & PILOT PUMP	1
20	S5110803	Шайба	20
21	DS2040507	Шланг	1
22	DS2045375	Шланг	1
23	DS2026118	Шланг	1
24	DS2045374	Шланг	1
24	DS2045438	Шланг	1
25	DS2039047	Шланг	1
26	DS2039087	Шланг	1
27	124-00045B	Зажим	2
28	161-00097	Держатель	1
29	K1004149A	Кронштейн	1
3	4420-9471A	FLOW AMPLIFIER	1
30	K1010481	Кронштейн	1
31	S0565266	Болт	4
32	S8011300	Кольцо уплотнительное (О-кольцо)	2
33	S5102903	Шайба пружинная	4
34	S0558166	Болт	3
35	S5102603	Шайба пружинная M10	3
36	K1004148A	Корпус клапана	1
37	S2218566	BOLT;SOCKET	12
38	S5102803	Шайба пружинная	4
39	181-00603	FLANGE;SPLIT	6
4	K1002992A	VALVE;UNLOADER	1
40	2180-1026D23	Кольцо уплотнительное (О-кольцо)	12
41	4215-1003D6	FLANGE;SPLIT	2
42	4215-1003D5	Фланец	2
43	2180-1026D28	Кольцо уплотнительное (О-кольцо)	1
44	2180-1026D31	Кольцо уплотнительное (О-кольцо)	2
45	2181-9083	FLANGE;SPLIT	2
46	S2212366	BOLT;SOCKET M10X1.5X35	4
47	2180-1026D19	Кольцо уплотнительное (О-кольцо)	2
48	S5110603	Шайба	8
49	S8000291	Кольцо уплотнительное (О-кольцо)	4
5	S5102703	Шайба пружинная M12	2
50	DS2232004	Адаптер	1
51	S0558566	Болт	5
52	2512-1077	RUBBER;CUSHION	20
53	2114-1058D62	Шайба	10
54	S0560666	Болт	2
55	DS0001074	Болт	4
56	2181-9086	FLANGE;SPLIT	14
57	K1008033A	Корпус клапана	1
58	S0558466	Болт	5
59	S2217266	BOLT;SOCKET	4
6	2114-1058D72	Шайба плоская	2
60	S8500044	CLAMP;HOSE	2
61	S0563966	Болт	4
62	DS2232045	Адаптер	1
63	S2213166	BOLT;SOCKET M10X1.5X75	4
64	2181-2815D1	ELBOW	1
65	DS0402011	Шайба	16
67	DS0021032	Болт	8
68	S8030161	Кольцо уплотнительное (О-кольцо)	3
69	2185-1776D49	Шланг	1
7	K1004112A	PIPE;RETURN	1
70	K1004141B	PIPE;SUCTION	1
72	S2216566	BOLT;SOCKET	4
73	DS2232062	Адаптер	2
74	2181-4133D1	Адаптер	2
75	S8040041	Кольцо уплотнительное (О-кольцо)	2
76	S8000111	Кольцо уплотнительное (О-кольцо)	2
77	DS2013464	Шланг	1
78	DS2012190	Шланг	1
79	DS2011454	Шланг	1
8	S2215766	BOLT;SOCKET M12X1.75X55	4
80	DS2012290	Шланг	1
81	2181-2294D5	ELBOW	1
82	2181-2294D10	ELBOW	1
83	S8000241	Кольцо уплотнительное (О-кольцо)	1
84	S8030121	Кольцо уплотнительное (О-кольцо)	4
85	S8040121	Кольцо уплотнительное (О-кольцо)	2
86	S8030041	Кольцо уплотнительное (О-кольцо)	4
87	DS0021033	Болт	4
88	K1013933	Клапан предохранительный (разгрузочный, сброса давления)	1
89	S2216366	BOLT;SOCKET	2
9	S5110703	Шайба пружинная	33
90	DS2045400	Шланг	1
91	DS2013277	Шланг	1
92	2181-4133D12	Адаптер	1
93	4114-1791A	WASHER;HARD	4
94	2181-2294D6	ELBOW	1
