BRAKE PIPING колесного погрузчика DL Doosan DL400
BRAKE PIPING колесного погрузчика DL Doosan DL400 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1220
Наименование:BRAKE PIPING
Версия:K1010632EF

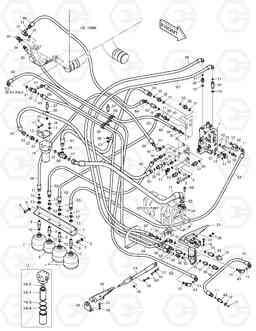

BRAKE PIPING DL400
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | K1004110C | BRAKE PIPING | - | ||
| 1 | K1010543 | BRAKE & PILOT SUPPLY VALVE | 1 | ||
| 10 | S8000141 | Кольцо уплотнительное (О-кольцо) | 24 | ||
| 11 | S8030061 | Кольцо уплотнительное (О-кольцо) | 24 | ||
| 12 | DS0301032 | Гайка | 5 | ||
| 13 | S5111003 | Шайба пружинная | 4 | ||
| 14 | K1009104 | FILTER;BRAKE | 1 | ||
| 14-1 | K1009106 | ELEMENT;FILTER | 1 | ||
| 14-2 | S8000231 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 14-3 | K9005014 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 14-4 | K9005654 | RING;BACK-UP | 1 | ||
| 15 | K1010516 | Кронштейн | 1 | ||
| 16 | S0508866 | Болт | 6 | ||
| 17 | S5102503 | Шайба пружинная M8 | 6 | ||
| 18 | S5010513 | WASHER;PLAIN M8 | 4 | ||
| 19 | S5110503 | Шайба пружинная | 4 | ||
| 2 | S2213666 | BOLT;SOCKET M10X1.5X100 | 2 | ||
| 21 | 420-00179C | VALVE;BRAKE PEDAL | 1 | ||
| 22 | S2209366 | BOLT;SOCKET M8X1.25X35 | 4 | ||
| 23 | 136-00018C | ROD;BRAKE | 1 | ||
| 24 | S0555966 | Болт | 4 | ||
| 25 | 2181-2815D9 | ELBOW | 1 | ||
| 26 | S4012533 | NUT M8X1.25 | 3 | ||
| 27 | DS5201075 | Вставка | 1 | ||
| 28 | 195-00614B | Кронштейн | 1 | ||
| 29 | 134-00008 | PEDAL;BRAKE | 1 | ||
| 3 | S5102603 | Шайба пружинная M10 | 2 | ||
| 30 | 2181-4133D2 | Адаптер | 5 | ||
| 31 | S8000181 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 32 | 2181-4133D3 | Адаптер | 3 | ||
| 33 | S8030081 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 34 | S8030041 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 35 | 2181-4133D1 | Адаптер | 3 | ||
| 36 | S8000111 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 37 | DS2412021 | TEE | 1 | ||
| 38 | 2124-1509D3 | CLIP D24/M8 | 2 | ||
| 39 | 124-00209D4 | Скоба (хомут) | 2 | ||
| 4 | 195-01794 | Кронштейн | 1 | ||
| 40 | 2181-2815D7 | ELBOW | 1 | ||
| 41 | S8030121 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 42 | DS2232085 | Адаптер | 4 | ||
| 43 | 2181-2815D6 | ELBOW | 4 | ||
| 44 | 181-00182 | REDUCER | 1 | ||
| 45 | 549-00010 | SWITCH;PRESSURE | 1 | ||
| 46 | 4549-9080 | SWITCH;T/M CUT OFF | 1 | ||
| 47 | 2549-9093 | SWITCH;LOW PRESSURE | 2 | ||
| 48 | S8180211 | SEAL;RING | 2 | ||
| 49 | DS2415002 | Адаптер | 1 | ||
| 5 | S2214866 | BOLT;SOCKET M12X1.75X20 | 2 | ||
| 50 | 2181-2337D13 | REDUCER | 1 | ||
| 51 | 2181-1950D2 | Пробка (заглушка) | 2 | ||
| 52 | 2181-4133D37 | Адаптер | 1 | ||
| 53 | 2121-1305 | NUT M8X1.25 | 2 | ||
| 54 | 2181-9079 | FLANGE;SPLIT | 2 | ||
| 55 | 2180-1026D2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 56 | S2212266 | BOLT;SOCKET M10X1.5X30 | 4 | ||
| 57 | DS0014011 | Болт-шпилька | 2 | ||
| 58 | DS2412013 | TEE | 1 | ||
| 59 | DS2023195 | Шланг | 1 | ||
| 6 | S5102703 | Шайба пружинная M12 | 2 | ||
| 60 | DS2011467 | Шланг | 1 | ||
| 61 | DS2011502 | Шланг | 1 | ||
| 62 | DS2013616 | Шланг | 2 | ||
| 63 | DS2013575 | Шланг | 1 | ||
| 64 | DS2012275 | Шланг | 1 | ||
| 65 | DS2013632 | Шланг | 1 | ||
| 66 | DS2011047 | Шланг | 1 | ||
| 67 | DS2013679 | Шланг | 1 | ||
| 68 | DS2013457 | Шланг | 1 | ||
| 69 | DS2013581 | Шланг | 2 | ||
| 7 | K1014741 | Гидроаккумулятор | 3 | ||
| 70 | DS2013044 | Шланг | 1 | ||
| 71 | DS2065025 | Шланг | 1 | ||
| 72 | DS2304074 | ELBOW | 1 | ||
| 73 | 2181-2816D5 | ELBOW | 1 | ||
| 8 | 2460-9054 | Гидроаккумулятор | 1 | ||
| 9 | 181-00141 | REDUCER | 4 |
