Полуось колесного погрузчика DL Doosan DL500
Полуось колесного погрузчика DL Doosan DL500 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1140
Наименование:AXLE & DRIVE SHAFT
Версия:K1010634EF

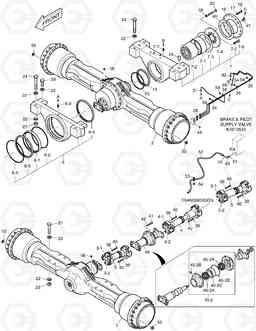

AXLE & DRIVE SHAFT DL500
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | K1007435C | Полуось | - | ||
| 1 | K1013800 | Мост передний | 1 | ||
| 14 | K1007991 | Сальник | 1 | ||
| 16 | K1009436 | Крышка | 1 | ||
| 17 | S5102903 | Шайба пружинная | 16 | ||
| 18 | S0765566 | BOLT M16X1.5X65 | 16 | ||
| 19 | S5103103 | Шайба пружинная | 10 | ||
| 2 | K1013801 | Мост задний (ось) | 1 | ||
| 20 | 120-00049A | BOLT M20X2.5X175 | 10 | ||
| 21 | 120-00047B | Болт | 8 | ||
| 22 | 114-00056A | WASHER;HARDENED | 30 | ||
| 23 | S4033736 | Гайка | 14 | ||
| 24 | 120-00048B | Болт | 6 | ||
| 25 | 4123-2274A | Палец | 2 |
K1006164A
|
|
| 25 | K1006164A | PIN;PARALLEL | 2 | ||
| 28 | 2181-1919D9 | Адаптер | 3 | ||
| 29 | 120-00118A | Болт | 2 | ||
| 3 | 112-00061 | SHAFT;FRONT | 1 | ||
| 3-1 | 1100-9C | JOINT;UNIVERSAL | 2 | ||
| 3-2 | 910-5206 | Клапан воздушный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 30 | K1009719 | PIPE;GREASE | 1 | ||
| 31 | K1009720A | PIPE;GREASE | 1 | ||
| 34 | DS2805007 | Скоба (хомут) | 2 | ||
| 35 | DS2805008 | Скоба (хомут) | 2 | ||
| 39 | DS0402011 | Шайба | 24 | ||
| 4 | K1008302A | SHAFT;CENTER | 1 | ||
| 4-1 | 1100-9C | JOINT;UNIVERSAL | 2 | ||
| 4-2 | 910-5206 | Клапан воздушный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 40 | 120-00052A | Болт | 24 | ||
| 41 | S2222066 | Болт | 6 | ||
| 42 | S5110903 | Шайба | 6 | ||
| 43 | 115-00006 | RING;RETAINING | 1 | ||
| 44 | S6710041 | NIPPLE;GREASE | 3 | ||
| 45 | 112-00069 | Вал | 1 | ||
| 45-1 | S6710041 | NIPPLE;GREASE | 1 | ||
| 46 | K1009714 | PIPE;GREASE | 1 | ||
| 47 | 2181-1918D6 | ELBOW | 1 | ||
| 48 | K1009794 | Шайба упорная | 1 | ||
| 49 | 2181-2815D7 | ELBOW | 1 | ||
| 5 | 112-00006 | SHAFT;REAR | 1 | ||
| 5-1 | 1100-9C | JOINT;UNIVERSAL | 2 | ||
| 5-2 | 910-5206 | Клапан воздушный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 50 | S8030041 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 51 | S8000141 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 52 | DS2013697 | Шланг | 1 | ||
| 53 | 124-00208D3 | Скоба (хомут) | 1 | ||
| 54 | K1001029 | Болт | 1 | ||
| 55 | K1014277 | NUT;WHEEL | 76 | ||
| 56 | K9000239 | VALVE;VENT | 2 | ||
| 6 | K1009844A | Опора | 1 |
K1009844B
|
|
| 6 | K1009844B | Опора | 1 | ||
| 6-1 | 408-00001 | Втулка | 1 | ||
| 6-2 | 115-00004 | RING;RETAINING | 1 | ||
| 6-3 | 2181-1919D10 | Адаптер | 1 | ||
| 6-4 | 115-00005 | RING;RETAINING | 1 | ||
| 6-5 | K1013229 | SEAL;OIL | 2 | ||
| 7 | K1009835 | Опора | 1 | ||
| 7-1 | 408-00002 | Втулка | 1 | ||
| 7-2 | 171-00004 | SHAFT;PIVOT | 1 | ||
| 7-3 | K1009799 | Шайба упорная | 1 | ||
| 7-4 | 355-00004 | DISC | 1 | ||
| 7-5 | S5011161 | Шайба пружинная | 10 | ||
| 7-6 | S2227761 | BOLT;SOCKET M20X2.5X55 | 10 | ||
| 7-7 | 2181-1919D10 | Адаптер | 1 | ||
| 7-8 | 2181-1116D2 | Пробка (заглушка) | 1 |
