Гидроразводка (гидросистема) колесного погрузчика DL Doosan DL500

Код подсистемы:1161

Наименование:MAIN PIPING

Версия:K1010634EF

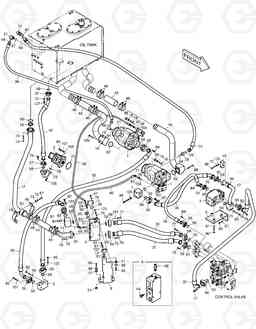

MAIN PIPING DL500

Поз.	Код	Наименование	Кол	Прим.
-	K1007450H	MAIN PIPING ASS'Y	-
1	K1003138B	PUMP;STEERING	2
100	S5010703	Шайба плоская	2
101	S5110803	Шайба	22
102	S5010603	WASHER;PLAIN M10	2
103	S2216566	BOLT;SOCKET	4
104	S8040061	Кольцо уплотнительное (О-кольцо)	2
105	S5010813	Шайба плоская	2
106	114-00182	Шайба пружинная	4
107	S2215266	BOLT;SOCKET	4
108	S2212366	BOLT;SOCKET M10X1.5X35	4
109	DS0021034	Болт	4
11	621-00234	Пластина	1
12	K1008694A	PIPE;RETURN	1
13	K1014953	Пластина	1
14	K1009608	PIPE;RETURN	1
15	K1008346A	PIPE;SUCTION	1	K1008346B
15	K1008346B	PIPE;SUCTION	1	K1008346C
15	K1008346C	PIPE;SUCTION	1
16	K1008345	PIPE;SUCTION	1	K1008345A
16	K1008345A	PIPE;SUCTION	1
17	193-00072A	Трубка	1
18	114-00247	THRUSTER	1
19	2181-2294D5	ELBOW	1
2	K1023925	Пилотный (шестерёнчатый) насос	1
21	2181-2294D10	ELBOW	1
22	DS2304088	ELBOW	1
23	K1010081	PIPE;SUCTION	1	K1010081A
23	K1010081A	PIPE;SUCTION	1
24	2181-4133D44	Адаптер	1
25	2181-1890D6	Пробка (заглушка)	1
26	DS2232066	Адаптер	2
27	2181-4133D42	Адаптер	1
28	DS2232045	Адаптер	1
3	4420-9471A	FLOW AMPLIFIER	1
30	DS2039093	Шланг	1
31	2184-1098D78	Шланг	1
32	DS2040599	Шланг	1
33	DS2043110	Шланг	1
34	DS2012292	Шланг	1
35	DS2013677	Шланг	1
36	DS2048022	Шланг	1
37	DS2045419	Шланг	1
38	DS2040496	Шланг	1
39	DS2012285	Шланг	1
4	K1002992B	VALVE;BLOCK	1
40	DS2023237	Шланг	1
42	DS2040591	Шланг	1
43	2185-1776D11	Трубка резиновая	2
44	2185-1776D16	Шланг	1
45	191-00364	CLAMP;PIPE	1
46	S8500092	CLAMP;HOSE	12
48	124-00045B	Зажим	2
49	K1010379	Держатель	1
5	K1025508	VALVE;CHECK	1
50	161-00097	Держатель	1
51	2512-1077	RUBBER;CUSHION	10
52	181-00603	FLANGE;SPLIT	2
53	4215-1003D5	Фланец	2
54	4215-1003D6	FLANGE;SPLIT	2
55	2181-9083	FLANGE;SPLIT	4
56	2181-9086	FLANGE;SPLIT	16
57	4215-1003D7	FLANGE;HALF	6
58	2180-1026D19	Кольцо уплотнительное (О-кольцо)	2
59	2180-1026D23	Кольцо уплотнительное (О-кольцо)	17
60	2180-1026D27	Кольцо уплотнительное (О-кольцо)	3
61	2180-1026D28	Кольцо уплотнительное (О-кольцо)	1
62	2180-1026D31	Кольцо уплотнительное (О-кольцо)	2
63	S8000291	Кольцо уплотнительное (О-кольцо)	1
64	S8040121	Кольцо уплотнительное (О-кольцо)	2
65	S8030061	Кольцо уплотнительное (О-кольцо)	4
66	S8000111	Кольцо уплотнительное (О-кольцо)	2
67	S8000241	Кольцо уплотнительное (О-кольцо)	2
68	S8030121	Кольцо уплотнительное (О-кольцо)	2
69	S8030161	Кольцо уплотнительное (О-кольцо)	2
7	K1004148A	Корпус клапана	2
70	S8011050	Кольцо уплотнительное (О-кольцо)	1
71	S8011300	Кольцо уплотнительное (О-кольцо)	3
72	S5102703	Шайба пружинная M12	4
73	2114-1058D72	Шайба плоская	2
74	S2215766	BOLT;SOCKET M12X1.75X55	4
75	S5110703	Шайба пружинная	34
76	S2215366	BOLT;SOCKET M12X1.75X35	24
77	S2218666	BOLT;SOCKET M14X2.0X50	12
78	S0565266	Болт	4
79	S5102903	Шайба пружинная	4
8	K1008383B	Кронштейн	1
80	S0559166	Болт	3
81	S5102603	Шайба пружинная M10	9
82	S2218566	BOLT;SOCKET	16
83	S5102803	Шайба пружинная	4
84	S2212266	BOLT;SOCKET M10X1.5X30	8
85	S0558566	Болт	4
86	2114-1058D62	Шайба	4
87	S0560666	Болт	2
88	DS0021033	Болт	12
88	DS0021033	Болт	8
89	DS0021032	Болт	4
9	195-00158E	BRACKET;STEER AMP	1
91	S0563966	Болт	4
92	S2216366	BOLT;SOCKET	2
93	S2216466	Болт	4
94	S0512266	Болт	2
95	S0512366	Болт	4
96	S2218376	BOLT;SOCKET	2
97	S2215066	Болт	4
98	S0561166	Болт	2
99	4114-1791A	WASHER;HARD	4
