Каталог запчастей
-
Doosan
-
SOLAR 175LC-V
- ELECTRIC WIRING(3)-RELATED PARTS
ELECTRIC WIRING(3)-RELATED PARTS экскаватора гусеничного модели V Doosan SOLAR 175LC-V
ELECTRIC WIRING(3)-RELATED PARTS экскаватора гусеничного модели V Doosan SOLAR 175LC-V со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1720
Наименование:ELECTRIC WIRING(3)-RELATED PARTS
Версия:021-00039EF

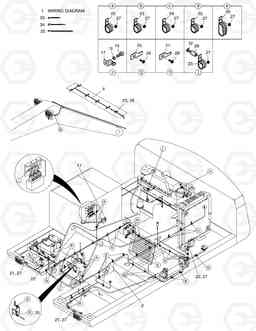

ELECTRIC WIRING(3)-RELATED PARTS SOLAR 175LC-V
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 500-00215 | ELECTRIC WIRING(3) | - | ||
| 1 | 599-00054 | WIRING DIAGRAM | 1 | ||
| 1 | 599-00054A | WIRING DIAGRAM | 1 | ||
| 17 | 2195-3500 | BRACKET;HOUSING | 4 | ||
| 18 | S3450953 | SCREW M6X1.0X12 | 3 | ||
| 19 | S5102303 | Шайба пружинная M6 | 3 | ||
| 2 | 530-00312A | HARNESS;MAIN | 1 | ||
| 20 | 2197-1660 | BRACKET;HOUSING | 3 | ||
| 21 | 2197-1661 | BRACKET;HOUSING | 4 | ||
| 22 | 2124-1509D1 | Скоба (хомут) | 18 | ||
| 23 | 124-00208D2 | Скоба (хомут) | 18 | ||
| 24 | 124-00208D3 | Скоба (хомут) | 6 | ||
| 25 | 124-00208D4 | Скоба (хомут) | 7 | ||
| 26 | 124-00209D1 | Скоба (хомут) | 6 | ||
| 27 | 2121-1305 | NUT M8X1.25 | 59 | ||
| 28 | 120-00276 | BOLT M8X1.25X12 | 4 | ||
| 29 | 2120-2187 | Болт-шпилька | 1 | ||
| 2A | 2548-1027 | Диод | 7 | ||
| 2B | 548-00003A | Диод | 1 | ||
| 32 | S5102503 | Шайба пружинная M8 | 1 | ||
| 33 | 2124-1622D1 | CLIP;BAND | 10 | ||
| 34 | 2124-1622D2 | CLIP;BAND 200L | 30 | ||
| 35 | 2124-1622D3 | CLIP;BAND 280L | 10 | ||
| 4 | 530-00311D3 | HARNESS;WORKING LAMP | 1 |
