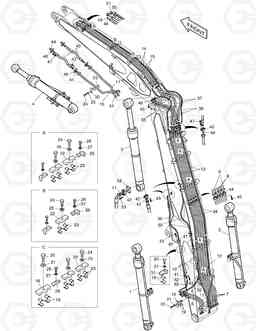

FRONT PIPING лесохозяйственной машины Doosan SOLAR 225LL

Код подсистемы:3130

Наименование:FRONT PIPING

Версия:021-00067EF

FRONT PIPING SOLAR 225LL

Поз.	Код	Наименование	Кол	Прим.
-	400-00299	FRONT PIPING	-
1	440-00144A	CYLINDER;HOIST(L.H)	1
10	140-00272	Трубка	2
11	140-00273A	Трубка	1
12	140-00274A	Трубка	1
13	140-00275	Трубка	2
14	140-00276	Трубка	2
15	140-00277	Трубка	2
16	140-00278A	Трубка	1
17	140-00279A	Трубка	1
18	2124-1587	CLAMP;PIPE	2
19	161-00102	Держатель	16
2	440-00145A	CYLINDER;HOIST(R.H)	1
20	S0565666	BOLT M16X2.0X70	6
21	S5102903	Шайба пружинная	6
22	2124-1598	CLAMP;PIPE	17
23	2161-2250A	Держатель	72
24	S0560853	BOLT M12X1.75X55	19
25	S5102703	Шайба пружинная M12	19
26	S0558453	BOLT M10X1.5X45	19
27	S5102603	Шайба пружинная M10	19
28	2124-1025D2	CLAMP;PIPE	1
29	2124-1026D1	CLAMP;PIPE	18
3	440-00146A	CYLINDER;STICK	1
30	2124-1601A	CLAMP;PIPE	2
31	2124-1586A	CLAMP;PIPE	4
32	2184-1250D49	HOSE;PROTECTOR PF1-970L	1
33	2184-1250D50	HOSE;PROTECTOR PF1-600L	1
34	2184-1250D53	HOSE;PROTECTOR PF1/2-1080L	2
35	2184-1098D82	HOSE PF3/4-1150L	2
36	2184-1250D96	HOSE PF1/2-1320L	2
37	2184-1250D95	HOSE PF3/4-1400	2
38	2184-1250D77	HOSE PF1-1480L	1
39	2184-1250D78	HOSE PF1-1470L	1
4	440-00147	CYLINDER;HEEL	1
40	2184-1081D117	HOSE PF3/4-740L	2
41	2180-1026D19	Кольцо уплотнительное (О-кольцо)	8
42	2181-9078	FLANGE;SPLIT	16
43	S2212266	BOLT;SOCKET M10X1.5X30	44
44	2180-1026D2	Кольцо уплотнительное (О-кольцо)	16
45	S2212466	BOLT;SOCKET M10X1.5X40	16
46	2181-9079	FLANGE;SPLIT	24
47	S2212366	BOLT;SOCKET M10X1.5X35	32
48	S8030081	Кольцо уплотнительное (О-кольцо)	2
49	2181-2817D4	CAP	2
5	140-00267A	Трубка	1
50	S8030121	Кольцо уплотнительное (О-кольцо)	2
51	2181-2817D1	CAP	2
52	2181-2614	BLOCK;SPACER	1
53	S2213066	BOLT;SOCKET M10X1.5X70	4
6	140-00268A	Трубка	1
7	140-00269A	Трубка	4
8	140-00270	Трубка	2
9	140-00271	Трубка	2
