ELECTRIC WIRING(1)-W/O CABIN RISER лесохозяйственной машины Doosan SOLAR 300LL

Код подсистемы:6220

Наименование:ELECTRIC WIRING(1)-W/O CABIN RISER

Версия:021-00068EF

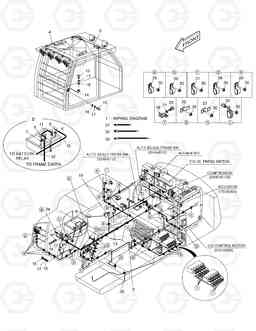

ELECTRIC WIRING(1)-W/O CABIN RISER SOLAR 300LL

Поз.	Код	Наименование	Кол	Прим.
-	K1002024	ELECTRIC WIRING(2)-W/O CABIN RISER	-
1	K1002031	WIRING DIAGRAM	1
10	2553-1275D5	CABLE;EARTH	1
11	2553-1275D6	CABLE;BATT-BATT 60R-250L	1
12	2553-1275D31	CABLE;BATT-BATT RELAY	1
13	2553-1275D25	CABLE;RY-EARTH 60R-3700L	1
14	2553-1275D5	CABLE;EARTH	1
15	S0511653	BOLT M10X1.5X16	4
17	S5102603	Шайба пружинная M10	4
18	S5010613	WASHER;PLAIN M10	4
19	2195-3500	BRACKET;HOUSING	11
2	K1002032	HARNESS;MAIN	1
20	S3450953	SCREW M6X1.0X12	10
21	S5102303	Шайба пружинная M6	10
22	2197-1660	BRACKET;HOUSING	4
23	2197-1661	BRACKET;HOUSING	1
24	S5102503	Шайба пружинная M8	1
25	2124-1509D1	Скоба (хомут)	34
26	2124-1509D2	CLIP D18/M8	12
27	2124-1509D3	CLIP D24/M8	19
28	2124-1509D4	CLIP D30/M8	1
29	2124-1509D5	CLIP D36/M8	7
30	2121-1305	NUT M8X1.25	80
31	2124-1622D1	CLIP;BAND	10
32	2124-1622D2	CLIP;BAND 200L	30
33	2124-1622D3	CLIP;BAND 280L	10
35	2120-2187	Болт-шпилька	3
4	530-00235	HARNESS;FRONT CABIN LAMP	1
5	530-00456	HARNESS;REAR CABIN LAMP	1
6	2550-1014D1	TERMINAL;BATTERY(+)	2
7	2550-1014D2	TERMINAL;BATTERY(-)	2
8	2160-1212	CAP;BATT. TML (+)	2
9	2160-1213	CAP;BATT. TML (-)	2
