ELECTRIC WIRING экскаватора гусеничного модели III Doosan SOLAR 280LC-3(B)

ELECTRIC WIRING экскаватора гусеничного модели III Doosan SOLAR 280LC-3(B) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1710
Наименование:ELECTRIC WIRING
Версия:2021-7072EF

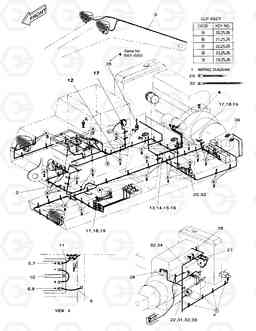

ELECTRIC WIRING SOLAR 280LC-3(B)
1710 ELECTRIC WIRING SOLAR 280LC-3(B)   , Doosan
Поз. Код Наименование Кол Прим.
- 2500-1099 ELECTRIC WIRING -
1 2599-1083 WIRING DIAGRAM -
10 2553-1275D2 CABLE;BATT-BATT 1
11 2553-1275D3 CABLE;BATT-BATT RELAY 1
12 2553-1275D4 CABLE;STARTER 85R-L3100 1
13 2553-1275D1 CABLE;BATT-EARTH 1
14 S0511653 BOLT M10X1.5X16 1
15 S5102603 Шайба пружинная M10 1
16 S5010613 WASHER;PLAIN M10 1
17 2195-3500 BRACKET;HOUSING 7
18 S3450953 SCREW M6X1.0X12 6
19 S5102303 Шайба пружинная M6 6
2 2530-1391A HARNESS;MAIN 1
20 2124-1509D1 Скоба (хомут) 27
21 2124-1509D2 CLIP D18/M8 16
22 2124-1509D3 CLIP D24/M8 21
23 2124-1509D4 CLIP D30/M8 3
24 2124-1509D5 CLIP D36/M8 3
25 S4012533 NUT M8X1.25 68
26 S5102503 Шайба пружинная M8 68
27 2124-1353D19 Скоба (хомут) 1
28 2124-1353D8 CLIP D22/M12 2
29 2124-1084D2 CLIP;BAND 30
3 2530-1268 HARNESS;WORKING LAMP 1
3 2530-1380D1 HARNESS;WORKING LAMP 1
2530-1268
30 2124-1084D3 CLIP;BAND 15
31 S0504853 BOLT M6X1.0X20 1
32 S5102303 Шайба пружинная M6 2
33 S5010313 WASHER;PLAIN M6 2
34 S4012333 NUT M6X1.0 1
35 2530-1592 HARNESS;PRESSURE SW 2
36 2530-1679 HARNESS;PRESSURE SENSOR 2
4 2530-1400 HARNESS;PRESS SWITCH 3
4 2530-1400 HARNESS;PRESS SWITCH 1
5 1550-1004 TERMINAL;BATTERY(+) 2
6 1550-1003 TERMINAL;BATTERY(-) 2
7 2160-1212 CAP;BATT. TML (+) 2
8 2160-1213 CAP;BATT. TML (-) 2
9 2553-1275D1 CABLE;BATT-EARTH 1
