FRAME экскаватора гусеничного модели III Doosan SOLAR 450-III
FRAME экскаватора гусеничного модели III Doosan SOLAR 450-III со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1100
Наименование:FRAME
Версия:2021-7117EF

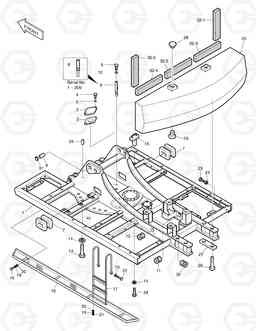

FRAME SOLAR 450-III
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 2600-1078 | MAIN FRAME ASS'Y | - | ||
| 1 | 2603-1387 | FRAME;MAIN | 1 | ||
| 1 | 2603-1387A | FRAME;MAIN | 1 |
2603-1387B
|
|
| 1 | 2603-1387B | FRAME;MAIN | 1 |
2603-1387C
|
|
| 1 | 2603-1387C | FRAME;MAIN | 1 | ||
| 1 | 2603-1387E | FRAME;MAIN | 1 | ||
| 10 | S5102901 | Шайба пружинная M16 | 2 | ||
| 11 | 2160-1004D41 | BUSHING;RUBBER | 1 | ||
| 12 | 2160-1004D42 | BUSHING;RUBBER | 1 | ||
| 13 | S0776161 | BOLT M24X2.0X150 | 44 | ||
| 13 | S0776161 | BOLT M24X2.0X150 | 34 | ||
| 14 | S5103301 | Шайба пружинная M24 | 44 | ||
| 15 | 2123-1810 | LOCK;SWING | 1 | ||
| 16 | 2625-1163 | STEP | 1 | ||
| 17 | 2625-1170 | LADDER | 1 | ||
| 17 | 2625-4017B | LADDER | 1 |
2625-1170
|
|
| 18 | S0515253 | BOLT M12X1.75X30 | 8 | ||
| 19 | S5102703 | Шайба пружинная M12 | 12 | ||
| 2 | 2403-1002 | Крышка | 1 | ||
| 20 | S5010713 | WASHER;PLAIN M12 | 19 | ||
| 21 | S4012733 | NUT M12X1.75 | 2 | ||
| 22 | S0515053 | BOLT M12X1.75X25 | 2 | ||
| 23 | S0528061 | BOLT M20X2.5X70 | 2 | ||
| 23 | S0534261 | BOLT M24X3.0X80 | 2 | ||
| 24 | S4013133 | NUT M20X2.5 | 2 | ||
| 24 | S4013333 | NUT M24X3.0 | 2 | ||
| 25 | 2624-1069 | WEIGHT;COUNTER | 1 | ||
| 25 | 2624-1069A | WEIGHT;COUNTER | 1 | ||
| 25 | 2624-1069B | WEIGHT;COUNTER | 1 | ||
| 26 | 2120-4047 | BOLT M39X3X370 | 4 | ||
| 27 | 2114-4095A | WASHER;TAB PL4.5 | 2 | ||
| 28 | 2160-9014 | CAP | 2 | ||
| 28 | 2160-9034 | CAP | 2 | ||
| 29 | 2160-9022 | CAP | 4 | ||
| 29 | 2160-9033 | CAP | 4 | ||
| 3 | 2180-1017A | Упаковка | 1 | ||
| 30 | 2160-1004D34 | BUSHING;RUBBER | 2 | ||
| 31 | 2116-1512 | Стопор | 1 | ||
| 32 | 2161-2370 | FOAM ASS'Y | 1 | ||
| 32-1 | 2161-2371 | FOAM;POLYORETHANE | 1 | ||
| 32-2 | 2161-2372 | FOAM;POLYORETHANE | 1 | ||
| 32-3 | 2161-2373 | FOAM;POLYORETHANE | 1 | ||
| 32-4 | 2161-2374 | FOAM;POLYORETHANE | 1 | ||
| 32-5 | 2161-2375 | FOAM;POLYORETHANE | 1 | ||
| 33 | 2132-1107D4 | PIN;KNOCK | 2 | ||
| 34 | S0776361 | BOLT M24X2.0X170 | 10 | ||
| 4 | S0511853 | BOLT M10X1.5X20 | 2 | ||
| 4 | S0511853 | Болт | 2 | ||
| 5 | S5102603 | Шайба пружинная M10 | 2 | ||
| 6 | 2110-1304 | Втулка | 2 |
2110-1304A
|
|
| 6 | 2110-1304A | Втулка | 2 | ||
| 6 | 2110-4036A | Втулка | 2 | ||
| 7 | 2160-1201D9 | BUSHING;RUBBER | 2 | ||
| 8 | 2195-4091A | Кронштейн | 1 | ||
| 8 | 2195-4611 | Кронштейн | 1 |
2195-4611A
|
|
| 8 | 2195-4611A | Кронштейн | 1 | ||
| 8 | 2195-4611B | Кронштейн | 1 | ||
| 9 | S0521551 | BOLT M16X2.0X45 | 2 |
