ELECTRIC WIRING экскаватора гусеничного модели III Doosan SOLAR 330-III

ELECTRIC WIRING экскаватора гусеничного модели III Doosan SOLAR 330-III со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:1710

Наименование:ELECTRIC WIRING

Версия:2021-7116EF

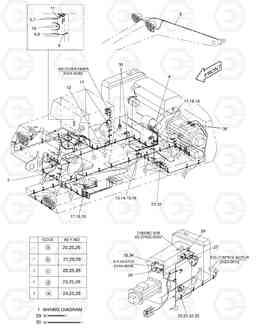

ELECTRIC WIRING SOLAR 330-III

Поз.	Код	Наименование	Кол	Прим.
-	2500-1136	ELECTRIC PARTS(3)	1
1	2599-1109A	WIRING DIAGRAM	1
1	2599-1109B	WIRING DIAGRAM	1
10	2553-1275D2	CABLE;BATT-BATT	1
11	2553-1275D3	CABLE;BATT-BATT RELAY	1
12	2553-1275D4	CABLE;STARTER 85R-L3100	1
13	2553-1275D1	CABLE;BATT-EARTH	1
14	S0511653	BOLT M10X1.5X16	1
15	S5102603	Шайба пружинная M10	1
16	S5010613	WASHER;PLAIN M10	1
17	2195-3500	BRACKET;HOUSING	4
18	S3450953	SCREW M6X1.0X12	6
19	S5102303	Шайба пружинная M6	6
2	2530-1536	HARNESS;MAIN	1
2	2530-1536A	HARNESS;MAIN	1
2	2530-1536B	HARNESS;MAIN	1	2530-1536C
2	2530-1536C	HARNESS;MAIN	1
20	2124-1509D1	Скоба (хомут)	26
21	2124-1509D2	CLIP D18/M8	16
22	2124-1509D3	CLIP D24/M8	21
23	2124-1509D4	CLIP D30/M8	3
24	2124-1509D5	CLIP D36/M8	3
25	S4012553	NUT M8X1.25	67
26	S5102503	Шайба пружинная M8	67
27	2124-1353D1	Скоба (хомут)	1
28	2124-1353D8	CLIP D22/M12	2
29	2124-1084D2	CLIP;BAND	30
3	2530-1380D2	HARNESS;WORKING LAMP	1
30	2124-1084D3	CLIP;BAND	15
31	S0504853	BOLT M6X1.0X20	1
32	S5102303	Шайба пружинная M6	2
33	S5010313	WASHER;PLAIN M6	2
34	S4012333	NUT M6X1.0	1
35	2530-1592	HARNESS;PRESSURE SW	2
36	2530-1679	HARNESS;PRESSURE SENSOR	2
4	2530-1400	HARNESS;PRESS SWITCH	3
4	2530-1400	HARNESS;PRESS SWITCH	1
5	1550-1004	TERMINAL;BATTERY(+)	2
6	1550-1003	TERMINAL;BATTERY(-)	2
7	2160-1212	CAP;BATT. TML (+)	2
8	2160-1213	CAP;BATT. TML (-)	2
9	2553-1275D1	CABLE;BATT-EARTH	1
