CONTROL STAND-LH экскаватора гусеничного модели V Doosan SOLAR 290LC-V
CONTROL STAND-LH экскаватора гусеничного модели V Doosan SOLAR 290LC-V со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1390
Наименование:CONTROL STAND-LH
Версия:2021-7133EF

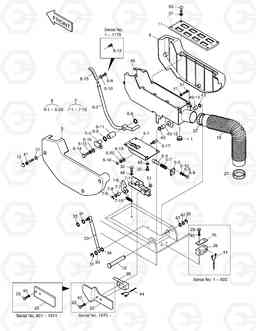

CONTROL STAND-LH SOLAR 290LC-V
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 2197-1825F2B | CONTROL STAND ASS'Y | - | ||
| - | 2197-1825F2C | CONTROL STAND ASS'Y | - | ||
| - | 2197-1825F2E | CONTROL STAND ASS'Y | - | ||
| - | 2197-1825F2H | CONTROL STAND ASS'Y | - | ||
| - | 2197-1825F2K | CONTROL STAND ASS'Y | - | ||
| 1 | 2160-1004D9 | Уплотнительная втулка | 1 | ||
| 11 | 2891-1361 | SWITCH PLATE | 1 | ||
| 12 | 2123-2240 | Палец | 1 | ||
| 13 | 2621-3775 | HOLE COVER;STAND | 1 | ||
| 19 | 2158-1021 | PROTECTOR | 1 | ||
| 20 | 2440-9258 | SPRING;GAS | 1 | ||
| 25 | 2191-3314 | Пластина | 1 | ||
| 25 | 2627-1909 | Пластина | 1 | ||
| 25 | 2627-1909A | Пластина | 1 |
2627-1909B
|
|
| 25 | 2627-1909B | Пластина | 1 | ||
| 26 | 2549-1134 | SWITCH;MICRO | 1 | ||
| 26 | 2549-9139 | SWITCH;MICRO | 1 | ||
| 27 | S8450066 | CLAMP;HOSE | 2 | ||
| 29 | 2120-2166D21 | BOLT M4X0.7X25 | 2 | ||
| 29 | S0151313 | BOLT M4X0.7X25 | 2 |
2120-2166D21
|
|
| 30 | S6541900 | RING;RETAINER | 1 | ||
| 31 | S6540500 | RING;RETAINING | 1 | ||
| 32 | 2120-2166D5 | BOLT M8X1.25X20 | 6 | ||
| 33 | S5102503 | Шайба пружинная M8 | 1 | ||
| 34 | S5020513 | WASHER;PLAIN M8 | 3 | ||
| 37 | 2114-1898D4 | Шайба | 6 | ||
| 37 | 2114-1898D4 | Шайба | 12 | ||
| 40 | 2114-1898D13 | Шайба плоская | 2 | ||
| 40 | S5000113 | WASHER;PLAIN M4 | 2 |
2114-1898D13
|
|
| 41 | S2203061 | BOLT;SOCKET M5X0.8X14 | 7 | ||
| 41 | S2203061 | BOLT;SOCKET M5X0.8X14 | 8 | ||
| 42 | 2114-4129 | Шайба | 1 | ||
| 43 | 2114-1059D31 | Прокладка | 3 | ||
| 44 | 2530-1438 | HARNESS;MICRO SWITCH | 1 |
2530-1782
|
|
| 44 | 2530-1782 | HARNESS;MICRO SWITCH | 1 | ||
| 48 | 2114-1898D2 | Шайба | 6 | ||
| 49 | 2197-1823 | Кронштейн | 1 | ||
| 49 | 2197-1823A | Кронштейн | 1 |
2197-1823B
|
|
| 49 | 2197-1823B | Кронштейн | 1 |
2197-1823C
|
|
| 49 | 2197-1823C | Кронштейн | 1 | ||
| 49-12 | 2110-1184D37 | BUSH;DU | 2 | ||
| 50 | 2120-2166D8 | SCREW M5X0.8X14 | 4 | ||
| 51 | S4012103 | NUT M4X0.7 | 2 | ||
| 6 | 2133-2027 | SAFETY LEVER ASS'Y | 1 |
2133-2027A
|
|
| 6 | 2133-2027A | SAFETY LEVER ASS'Y | 1 |
2133-2027B
|
|
| 6 | 2133-2027B | SAFETY LEVER ASS'Y | 1 | ||
| 6-1 | 2116-1524 | Пластина | 1 |
2116-1524A
|
|
| 6-1 | 2116-1524A | Пластина | 1 | ||
| 6-10 | S5000113 | WASHER;PLAIN M4 | 4 | ||
| 6-10 | S5000113 | WASHER;PLAIN M4 | 6 | ||
| 6-11 | 2110-1184D29 | BUSH;DU | 1 | ||
| 6-12 | S3452583 | SCREW M4X0.7X12 | 1 | ||
| 6-13 | 2132-1132 | GRIP | 1 |
2132-1132A
|
|
| 6-13 | 2132-1132A | GRIP | 1 | ||
| 6-14 | 2120-2166D31 | BOLT M5X0.8X12 | 1 | ||
| 6-14 | S3458713 | SCREW M5X0.8X12 | 1 | ||
| 6-15 | 2114-2031D2 | Шайба пружинная M5 | 1 | ||
| 6-15 | S5102203 | Шайба пружинная | 1 | ||
| 6-16 | 2114-1898D5 | Шайба | 1 | ||
| 6-16 | S5000213 | WASHER;PLAIN M5 | 1 | ||
| 6-17 | 116-00003 | Палец | 1 |
116-00003A
|
|
| 6-17 | 116-00003A | Палец | 1 | ||
| 6-18 | 2121-1311D2 | NUT M8X1.25 | 1 | ||
| 6-19 | 2114-1898D14 | Шайба | 1 | ||
| 6-2 | 2133-2003 | LEVER | 1 |
2133-2003A
|
|
| 6-2 | 2133-2003A | LEVER | 1 | ||
| 6-20 | 2114-2031D4 | Шайба пружинная | 1 | ||
| 6-3 | 2116-1485 | Пластина | 1 | ||
| 6-4 | 2123-2146A | Палец | 1 | ||
| 6-5 | 2123-2279 | Палец | 1 |
2123-2279A
|
|
| 6-5 | 2123-2279A | Палец | 1 | ||
| 6-6 | 2114-1059D37 | Прокладка | 2 | ||
| 6-7 | 2129-1432 | Пружина | 1 | ||
| 6-8 | S3450583 | SCREW M4X0.7X12 | 4 | ||
| 6-8 | S3450583 | SCREW M4X0.7X12 | 6 | ||
| 6-9 | S5102103 | Шайба пружинная M4 | 4 | ||
| 7 | 2197-1634A | BRACKET;LOWER ASS'Y | 1 | ||
| 7 | 2197-1634B | BRACKET;LOWER ASS'Y | 1 | ||
| 7 | 2197-1634C | BRACKET;LOWER ASS'Y | 1 | ||
| 7 | 2197-1634E | BRACKET;LOWER ASS'Y | 1 | ||
| 7-10 | 2129-1433A | Пружина | 1 | ||
| 7-6 | 2133-1989A | LEVER | 1 | ||
| 7-6 | 2133-1989B | LEVER | 1 | ||
| 7-7 | 2110-1184D29 | BUSH;DU | 2 | ||
| 7-8 | 2114-1059D200 | Прокладка | 1 | ||
| 7-9 | S6541200 | RING;RETAINER | 1 | ||
| 8 | 2125-1093 | STAND CASE-A LH | 1 | ||
| 8 | 2125-1093A | STAND CASE-A LH | 1 | ||
| 9 | 2125-1094 | STAND CASE-B LH | 1 |
2125-1094A
|
|
| 9 | 2125-1094A | STAND CASE-B LH | 1 |
2125-1094B
|
|
| 9 | 2125-1094B | STAND CASE-B LH | 1 |
