Система охлаждения экскаватора гусеничного модели V Doosan SOLAR 330LC-V

Код подсистемы:024

Наименование:COOLING SYSTEM

Версия:2021-7149EF

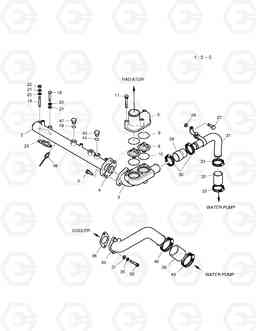

COOLING SYSTEM SOLAR 330LC-V

Поз.	Код	Наименование	Кол	Прим.
1	65.06301-6054A	COOLING WATER PIPE ASS'Y	1
1	65.06301-6084	COOLING WATER PIPE ASS'Y	1
10	65.06901A0069	Прокладка	2
11	06.01923-3124	BOLT ASS'Y M8X65	3
18	06.01923-3124	BOLT ASS'Y M8X65	2
19	65.90201-0064	BOLT;STUD M8X60	2
2	65.06301-0240	PIPE;COOLING WATER	1
2	65.06301-0671A	PIPE;COOLING WATER	1
20	06.16731-2107	Шайба пружинная	2
21	06.15010-2311	Шайба	2
22	06.11063-8214	Гайка М8	2
23	65.06903-0018	GASKET;COOLING WATER PIPE	2
23	65.06903-0028	GASKET;COOLING WATER PIPE	2
26	65.90710-0019	Шайба	1
27	06.01923-3218	BOLT ASS'Y M10X35	1
29	65.96301-0204B	Трубка резиновая	1
3	65.06404-0021B	HOUSING;THERMOSTAT	1
30	06.67020-0108	CLAMP;HOSE	2
31	65.06301-6037B	PIPE;BY-PASS	1
32	04.27405-1506	Трубка резиновая	1
33	06.67020-0108	CLAMP;HOSE	2
34	65.06301-0675	Трубка	1
35	06.02090-0513	BOLT;SOCKET HEAD	2
36	06.16731-2108	Шайба пружинная	2
37	06.15010-2312	Шайба плоская	2
38	65.06903-0020	Прокладка	1
39	65.96301-0205A	Трубка резиновая	1
4	65.06903-0021	GASKET(C/W PIPE-W/P)	1
40	06.67020-0110	CLAMP;HOSE	2
43	06.08092-2408	SCREW;PLUG M26X1.5	1
44	06.56190-0728	RING;SEAL	1
46	65.27435-6003	SWITCH;WATER TEMP	1
46	65.90320-0019	Втулка с резьбой наружней, вкручивающаяся	1
47	06.08092-2405	SCREW;PLUG M16X1.5	1
48	06.56190-0709	RING;SEAL	1
5	06.01923-3218	BOLT ASS'Y M10X35	2
6	65.06405-0018A	PIPE;WATER OUTLET	1
8	51.06402-0062	Термостат	2
9	06.56342-1208	Кольцо уплотнительное (О-кольцо)	2
