ARM-4.0m экскаватора гусеничного модели V Doosan SOLAR 330LC-V
ARM-4.0m экскаватора гусеничного модели V Doosan SOLAR 330LC-V со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6220
Наименование:ARM-4.0m
Версия:2021-7149EF

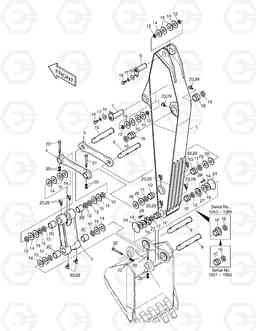

ARM-4.0m SOLAR 330LC-V
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 2701-1641 | ARM ASS'Y-4.0m | - | ||
| 1 | 2701-1642 | ARM-4.0m | 1 |
2701-1642B
|
|
| 1 | 2701-1642B | ARM-4.0m | 1 |
2701-1642C
|
|
| 1 | 2701-1642C | ARM-4.0m | 1 |
2701-1642E
|
|
| 1 | 2701-1642E | ARM-4.0m | 1 |
2701-1642G
|
|
| 1 | 2701-1642G | ARM-4.0m | 1 |
2701-1642H
|
|
| 1 | 2701-1642H | ARM-4.0m | 1 |
2701-1642I
|
|
| 1 | 2701-1642I | ARM-4.0m | 1 | ||
| 10 | 2123-2353A | Палец | 1 | ||
| 11 | 2180-1106BD6 | SEAL;DUST | 2 | ||
| 12 | 2180-1106BD14 | SEAL;DUST | 16 | ||
| 13 | 2180-1106BD15 | SEAL;DUST | 2 | ||
| 14 | 2114-1059D73 | Прокладка | 12 | ||
| 15 | 2114-1059D72 | Прокладка | 12 | ||
| 16 | 2116-1060D5 | Стопор | 2 | ||
| 17 | S5102901 | Шайба пружинная M16 | 2 |
S5102903
|
|
| 17 | S5102903 | Шайба пружинная | 2 | ||
| 18 | S0521361 | BOLT M16X2.0X35 | 2 |
S0521366
|
|
| 18 | S0521366 | BOLT M16X2.0X35 | 2 | ||
| 1B | 110-00173 | Втулка | 2 | ||
| 1B | 2110-1351A | Втулка | 2 |
110-00173
|
|
| 1C | 2110-1401 | Втулка | 2 | ||
| 1D | 110-00170 | Втулка | 2 | ||
| 1D | 2110-1376A | Втулка | 2 |
110-00170
|
|
| 1E | 2215-1028 | Фланец | 2 | ||
| 1F | 110-00012 | BUSHING;FLANGE | 2 | ||
| 1F | 110-00175 | BUSHING;FLANGE | 2 |
110-00203
|
|
| 1F | 110-00203 | Втулка | 2 | ||
| 2 | 2155-1347A | PUSH;LINK ASS'Y | 1 |
2155-1347B
|
|
| 2 | 2155-1347B | PUSH;LINK ASS'Y | 1 |
2155-1347C
|
|
| 2 | 2155-1347C | PUSH LINK ASS'Y | 1 | ||
| 20 | S4013133 | NUT M20X2.5 | 8 | ||
| 21 | S0571861 | BOLT M20X2.5X170 | 1 |
S0571866
|
|
| 21 | S0571866 | BOLT M20X2.5X170 | 1 | ||
| 22 | S0571961 | BOLT M20X2.5X180 | 3 |
S0571966
|
|
| 22 | S0571966 | BOLT M20X2.5X180 | 3 | ||
| 23 | S6710041 | NIPPLE;GREASE | 10 | ||
| 24 | 180-00077D7 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 24 | 2180-1105D13 | Кольцо уплотнительное (О-кольцо) | 2 |
180-00077D7
|
|
| 25 | 2114-1059D113 | Прокладка | 2 |
2114-1059D219
|
|
| 25 | 2114-1059D219 | Прокладка | 2 | ||
| 26 | 2114-1059D114 | Прокладка | 2 |
2114-1059D234
|
|
| 26 | 2114-1059D234 | Прокладка | 2 | ||
| 27 | 114-00424 | Вставка | 2 | ||
| 28 | 120-00223 | BOLT M12X1.25X25 | 8 | ||
| 29 | 160-00020 | CAP;GREASE NIPPLE | 10 | ||
| 2B | 110-00174 | Втулка | 2 | ||
| 2B | 2110-1377A | Втулка | 2 |
110-00174
|
|
| 2C | 110-00171 | Втулка | 2 |
2110-1378A
|
|
| 2C | 2110-1378A | Втулка | 2 |
110-00171
|
|
| 2C | 2110-1378A | Втулка | 2 | ||
| 3 | 2155-1349A | LINK;GUIDE(R.H) | 1 | ||
| 4 | 2155-1350A | LINK;GUIDE(L.H) | 1 | ||
| 6 | 2123-2031C | Палец | 1 | ||
| 7 | 2123-2356A | Палец | 1 | ||
| 8 | 2123-2351A | Палец | 1 | ||
| 9 | 2123-2352A | Палец | 2 |
