Каталог запчастей
-
Doosan
-
SOLAR 300LC-V
- ELECTRIC WIRING(3)-RELATED PARTS
ELECTRIC WIRING(3)-RELATED PARTS экскаватора гусеничного модели V Doosan SOLAR 300LC-V
ELECTRIC WIRING(3)-RELATED PARTS экскаватора гусеничного модели V Doosan SOLAR 300LC-V со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1750
Наименование:ELECTRIC WIRING(3)-RELATED PARTS
Версия:021-00019EF

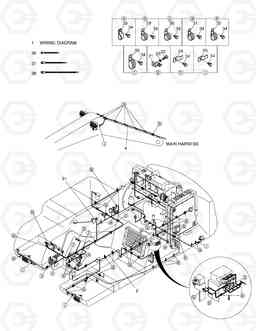

ELECTRIC WIRING(3)-RELATED PARTS SOLAR 300LC-V
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 500-00116 | ELECTRIC WIRING(3) | - | ||
| 1 | 599-00035 | WIRING DIAGRAM | 1 | ||
| 1 | 599-00035A | WIRING DIAGRAM | 1 | ||
| 2 | 530-00210A | HARNESS;MAIN | 1 | ||
| 21 | 2195-3500 | BRACKET;HOUSING | 6 | ||
| 22 | S3450953 | SCREW M6X1.0X12 | 5 | ||
| 23 | S5102303 | Шайба пружинная M6 | 5 | ||
| 24 | 2197-1660 | BRACKET;HOUSING | 3 | ||
| 25 | 2197-1661 | BRACKET;HOUSING | 5 | ||
| 29 | 124-00208D2 | Скоба (хомут) | 18 | ||
| 29 | 124-00208D2 | Скоба (хомут) | 19 | ||
| 2A | 2548-1027 | Диод | 7 | ||
| 2B | 548-00003A | Диод | 1 | ||
| 30 | 124-00208D3 | Скоба (хомут) | 2 | ||
| 31 | 124-00208D4 | Скоба (хомут) | 9 | ||
| 32 | 124-00208D5 | Скоба (хомут) | 4 | ||
| 33 | 124-00209D1 | Скоба (хомут) | 4 | ||
| 34 | 120-00276 | BOLT M8X1.25X12 | 70 | ||
| 34 | 120-00276 | BOLT M8X1.25X12 | 71 | ||
| 36 | 2124-1622D1 | CLIP;BAND | 10 | ||
| 37 | 2124-1622D2 | CLIP;BAND 200L | 15 | ||
| 38 | 2124-1622D3 | CLIP;BAND 280L | 10 | ||
| 39 | 2124-1509D1 | Скоба (хомут) | 24 | ||
| 4 | 530-00257D1 | HARNESS;WORKING LAMP | 1 |
530-00311D1
|
|
| 4 | 530-00311D1 | HARNESS;WORKING LAMP | 1 |
