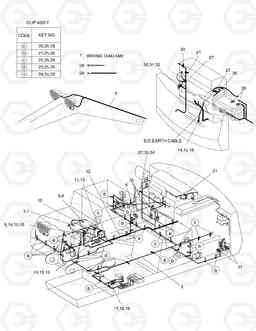

ELECTRIC WIRING экскаватора гусеничного модели III Doosan SOLAR 170-III

ELECTRIC WIRING экскаватора гусеничного модели III Doosan SOLAR 170-III со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:1700

Наименование:ELECTRIC WIRING

Версия:2021-7118EF

ELECTRIC WIRING SOLAR 170-III

Поз.	Код	Наименование	Кол	Прим.
-	2500-1131	ELECTRIC WIRING	-
1	2599-1106	WIRING DIAGRAM	1
10	2553-1275D6	CABLE;BATT-BATT 60R-250L	1
11	2553-1275D6	CABLE;BATT-BATT 60R-250L	1
12	2553-1275D8	CABLE;BATT RY-STARTER	1
13	S987031H	Крышка резиновая	1
14	S0511653	BOLT M10X1.5X16	3
15	S5102603	Шайба пружинная M10	3
16	S5010613	WASHER;PLAIN M10	3
17	2195-3500	BRACKET;HOUSING	8
18	S3450953	SCREW M6X1.0X12	8
19	S5102303	Шайба пружинная M6	8
2	2530-1515	HARNESS;MAIN	1
2	2530-1515A	HARNESS;MAIN	1	2530-1515B
2	2530-1515B	HARNESS;MAIN	1
20	2124-1509D1	Скоба (хомут)	14
21	2124-1509D2	CLIP D18/M8	15
22	2124-1509D3	CLIP D24/M8	8
23	2124-1509D4	CLIP D30/M8	8
24	2124-1509D5	CLIP D36/M8	5
25	S4012533	NUT M8X1.25	46
26	S5102503	Шайба пружинная M8	46
27	2124-1353D8	CLIP D22/M12	3
28	2124-1084D2	CLIP;BAND	30
29	2124-1084D3	CLIP;BAND	15
3	2530-1268	HARNESS;WORKING LAMP	1
30	2124-1353D3	Скоба (хомут)	3
31	S0511653	BOLT M10X1.5X16	1
32	S5102603	Шайба пружинная M10	1
33	S0514653	BOLT M12X1.75X16	1
34	S5102703	Шайба пружинная M12	1
35	2530-1592	HARNESS;PRESSURE SW	2
36	2530-1679	HARNESS;PRESSURE SENSOR	2
4	2530-1400	HARNESS;PRESS SWITCH	3
5	1550-1004	TERMINAL;BATTERY(+)	2	2550-1014D1
5	2550-1014D1	TERMINAL;BATTERY(+)	2
6	1550-1003	TERMINAL;BATTERY(-)	2	2550-1014D2
6	2550-1014D2	TERMINAL;BATTERY(-)	2
7	2160-1212	CAP;BATT. TML (+)	2
8	2160-1213	CAP;BATT. TML (-)	2
9	2553-1275D22	CABLE;EARTH	1
