ELECTRIC WIRING(1)-RELATED PARTS лесохозяйственной машины Doosan SOLAR 220LL

ELECTRIC WIRING(1)-RELATED PARTS лесохозяйственной машины Doosan SOLAR 220LL со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:1690

Наименование:ELECTRIC WIRING(1)-RELATED PARTS

Версия:2021-7147EF

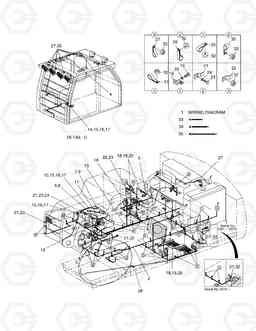

ELECTRIC WIRING(1)-RELATED PARTS SOLAR 220LL

Поз.	Код	Наименование	Кол	Прим.
-	2500-1237	ELECTRIC PARTS	-
1	2599-1140	WIRING DIAGRAM	1
1	2599-1140A	WIRING DIAGRAM	1
1	2599-1140B	WIRING DIAGRAM	1
10	2553-1275D5	CABLE;EARTH	1
11	2553-1275D6	CABLE;BATT-BATT 60R-250L	1
12	2553-1275D7	CABLE;BATT-BATT RELAY 60R-400L	1
13	2553-1275D8	CABLE;BATT RY-STARTER	1
14	2553-1275D22	CABLE;EARTH	1
15	S0511653	BOLT M10X1.5X16	4
16	S5102603	Шайба пружинная M10	4
17	S5010613	WASHER;PLAIN M10	4
18	2195-3500	BRACKET;HOUSING	8
19	S3450953	SCREW M6X1.0X12	7
2	2530-1718A	HARNESS;MAIN	1	2530-1718B
2	2530-1718B	HARNESS;MAIN	1
2	2530-1718C	HARNESS;MAIN	1
2	2530-1718E	HARNESS;MAIN	1
2	2530-1718G	HARNESS;MAIN	1
2	2530-1718H	HARNESS;MAIN	1
20	S5102303	Шайба пружинная M6	7
21	2197-1660	BRACKET;HOUSING	7
22	2197-1661	BRACKET;HOUSING	1
23	S0508653	BOLT M8X1.25X16	4
24	S5102503	Шайба пружинная M8	4
27	2124-1509D1	Скоба (хомут)	28
28	2124-1509D2	CLIP D18/M8	13
28	2124-1509D2	CLIP D18/M8	18
29	2124-1509D3	CLIP D24/M8	11
2A	2548-1026	Диод	13
30	2124-1509D4	CLIP D30/M8	12
31	2124-1509D5	CLIP D36/M8	4
32	2121-1305	NUT M8X1.25	74
32	2121-1305	NUT M8X1.25	83
33	2124-1622D1	CLIP;BAND	10
34	2124-1622D2	CLIP;BAND 200L	30
35	2124-1622D3	CLIP;BAND 280L	10
4	2530-1719	HARNESS;CABIN LAMP	1
5	2530-1400	HARNESS;PRESS SWITCH	1
6	1550-1004	TERMINAL;BATTERY(+)	2	2550-1014D1
6	2550-1014D1	TERMINAL;BATTERY(+)	2
7	1550-1003	TERMINAL;BATTERY(-)	2	2550-1014D2
7	2550-1014D2	TERMINAL;BATTERY(-)	2
8	2160-1212	CAP;BATT. TML (+)	2
9	2160-1213	CAP;BATT. TML (-)	2
