LOW PRESSURE PIPING экскаватора гусеничного модели мини Doosan SOLAR 75-V
LOW PRESSURE PIPING экскаватора гусеничного модели мини Doosan SOLAR 75-V со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1200
Наименование:LOW PRESSURE PIPING
Версия:021-00041EF

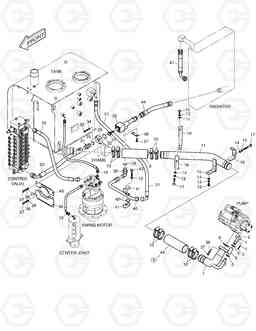

LOW PRESSURE PIPING SOLAR 75-V
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 400-01034A | LOW PIPING | - | ||
| 1 | 140-01276A | PIPE;SUCTION | 1 | ||
| 10 | S8450082 | CLAMP;HOSE | 8 | ||
| 11 | 140-01278B | PIPE;SUCTION | 1 | ||
| 12 | S0515253 | BOLT M12X1.75X30 | 4 | ||
| 13 | S5102703 | Шайба пружинная M12 | 7 | ||
| 14 | S5010713 | WASHER;PLAIN M12 | 6 | ||
| 15 | 195-02136 | Кронштейн | 1 | ||
| 16 | 2124-1224D9 | Зажим | 2 | ||
| 17 | S0561853 | BOLT M12X1.75X105 | 2 | ||
| 18 | 195-02027A | Кронштейн | 1 | ||
| 19 | DS2055786 | HOSE PF3/8-360L | 2 | ||
| 2 | S8000221 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 21 | 2184-1036D383 | HOSE PF3/4-820L | 1 | ||
| 22 | DS2054259 | HOSE PF3/4-730L | 1 | ||
| 23 | DS2055787 | HOSE PF1-680L | 1 | ||
| 24 | 2181-1126D25 | Адаптер | 1 | ||
| 25 | S8000291 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 26 | 423-00167 | Корпус клапана | 1 | ||
| 27 | S0508953 | BOLT M8X1.25X22 | 6 | ||
| 28 | S5102503 | Шайба пружинная M8 | 4 | ||
| 29 | 2114-1058D56 | Шайба | 4 | ||
| 3 | S2205061 | BOLT;SOCKET M6X1.0X25 | 4 |
S2205066
|
|
| 3 | S2205066 | BOLT;SOCKET | 4 | ||
| 30 | 140-01304A | Трубка | 1 | ||
| 31 | 2426-9017 | VALVE;BY-PASS | 1 | ||
| 32 | S8000511 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 33 | S2209461 | BOLT;SOCKET | 4 |
S2209466
|
|
| 33 | S2209466 | BOLT;SOCKET | 4 | ||
| 34 | S5110501 | Шайба пружинная M8 | 4 | ||
| 34 | S5110503 | Шайба пружинная | 4 |
S5110503
|
|
| 37 | 120-00309 | BOLT;SOCKET M12X1.75X40 | 4 |
S2215466
|
|
| 37 | S2215461 | BOLT;SOCKET M12X1.75X40 | 4 |
120-00309
|
|
| 37 | S2215466 | BOLT;SOCKET M12X1.75X40 | 4 | ||
| 38 | S5110701 | Шайба пружинная M12 | 4 |
S5110703
|
|
| 38 | S5110703 | Шайба пружинная | 4 | ||
| 39 | DS2281088 | ELBOW PFO1-PF3/4 | 1 | ||
| 4 | S5110301 | Шайба пружинная M6 | 4 |
S5110303
|
|
| 4 | S5110303 | Шайба пружинная M6 | 4 | ||
| 40 | 140-01303A | Трубка | 1 | ||
| 41 | 2124-1601A | CLAMP;PIPE | 2 | ||
| 42 | 2161-2250A | Держатель | 2 | ||
| 43 | S0561253 | BOLT M12X1.75X75 | 1 | ||
| 44 | DS2053767 | HOSE PF1-390L | 1 | ||
| 45 | 621-02257A | Крышка | 1 | ||
| 46 | 621-02258A | Крышка | 1 | ||
| 47 | DS2055798 | HOSE 2PF1-330L | 1 | ||
| 48 | 195-00237 | Пластина | 1 | ||
| 49 | 2185-1776D43 | HOSE 245L | 1 | ||
| 5 | 2185-1003D12 | Шланг | 1 | ||
| 6 | S8450023 | CLAMP;HOSE | 2 | ||
| 7 | 140-01277 | PIPE;SUCTION | 1 |
140-01277A
|
|
| 7 | 140-01277A | PIPE;SUCTION | 1 | ||
| 8 | 2180-1026D27 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 9 | 2185-1776D29 | HOSE 270L | 2 | ||
| 9 | 2185-1776D29 | HOSE 270L | 1 |
