SUPPORT & BONNET ASS'Y экскаватора гусеничного модели мини Doosan SOLAR 55-VG
SUPPORT & BONNET ASS'Y экскаватора гусеничного модели мини Doosan SOLAR 55-VG со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1410
Наименование:SUPPORT & BONNET ASS'Y
Версия:021-00014EF

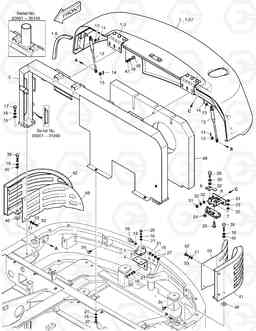

SUPPORT & BONNET ASS'Y SOLAR 55-VG
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
- | 621-02675 | BONNET ASS'Y | - | ||
- | 621-02675A | BONNET ASS'Y | - | ||
- | 621-02675B | BONNET ASS'Y | - | ||
- | 621-01134A | BONNET ASS'Y | - | ||
1 | 621-01056C | BONNET | 1 |
621-01056E
|
|
1 | 621-01056E | BONNET | 1 |
621-01056G
|
|
1 | 621-01056G | BONNET | 1 |
621-01056H
|
|
1 | 621-01056H | BONNET | 1 | ||
1-27 | K1007317A | SPONGE ASS'Y | 1 | ||
1-3 | 171-00020B | HINGE | 2 | ||
1-8 | 1.162-00001 | RUBBER;CUSHION | 1 | ||
12 | 440-00229A | CYLINDER;GAS | 2 | ||
13 | S5010513 | WASHER;PLAIN M8 | 6 | ||
14 | S5735451 | PIN;SPLIT | 4 | ||
16 | S5102503 | Шайба пружинная M8 | 8 | ||
17 | S0515453 | BOLT M12X1.75X40 | 4 | ||
18 | S5102703 | Шайба пружинная M12 | 10 | ||
19 | 2114-1058D72 | Шайба плоская | 4 | ||
2 | 195-02565B | SUPPORT;ARCH | 1 | ||
2 | 195-02565 | SUPPORT;ARCH | 1 |
195-02565A
|
|
2 | 195-02565A | SUPPORT;ARCH | 1 | ||
2 | 195-01065K | SUPPORT;ARCH | 1 | ||
20 | S0509253 | BOLT M8X1.25X30 | 4 | ||
21 | 2114-1058D29 | Шайба | 6 | ||
22 | S5010313 | WASHER;PLAIN M6 | 3 | ||
23 | S5102303 | Шайба пружинная M6 | 2 | ||
24 | S4012333 | NUT M6X1.0 | 3 | ||
25 | S0505353 | BOLT M6X1.0X35 | 2 | ||
26 | 2142-1094 | STRIKER | 1 | ||
27 | S4012533 | NUT M8X1.25 | 2 | ||
29 | S0553853 | BOLT M6X1.0X60 | 1 | ||
30 | 2114-1058D69 | Шайба | 1 | ||
31 | S4012633 | NUT M10X1.5 | 2 | ||
32 | 2114-1058D62 | Шайба | 2 | ||
33 | S5102603 | Шайба пружинная M10 | 2 | ||
34 | S0512053 | BOLT M10X1.5X25 | 4 | ||
37 | S0508953 | BOLT M8X1.25X22 | 2 | ||
37 | S0509053 | BOLT M8X1.25X25 | 2 | ||
39 | S0515853 | BOLT M12X1.75X60 | 6 | ||
4 | 195-01182 | Кронштейн | 1 | ||
40 | 2114-1058D83 | Шайба | 6 | ||
41 | 621-01459A | PROTECTOR(L.H.) | 1 | ||
41 | 621-01459B | PROTECTOR(L.H.) | 1 |
621-01459C
|
|
41 | 621-01459C | PROTECTOR(L.H.) | 1 | ||
42 | 621-01460A | PROTECTOR(R.H.) | 1 | ||
42 | 621-01460B | PROTECTOR(R.H.) | 1 |
621-01460C
|
|
42 | 621-01460C | PROTECTOR(R.H.) | 1 | ||
45 | S0515053 | BOLT M12X1.75X25 | 6 | ||
46 | 114-00450 | Прокладка | 6 | ||
47 | 2114-1058D72 | Шайба плоская | 6 | ||
48 | 161-00571 | SPONGE(40T) | 1 |
161-00571B
|
|
48 | 161-00571B | SPONGE(40T) | 1 | ||
49 | K1005527A | PLATE(R.H) | 1 | ||
5 | 195-01183 | Кронштейн | 1 | ||
50 | K1005840A | PLATE(L.H) | 1 | ||
51 | S5010313 | WASHER;PLAIN M6 | 8 | ||
52 | S0504853 | BOLT M6X1.0X20 | 8 | ||
53 | S5102303 | Шайба пружинная M6 | 8 | ||
6 | 195-01411A | Кронштейн | 1 |
195-01411B
|
|
6 | 195-01411B | Кронштейн | 1 | ||
7 | 2143-1003 | LATCH | 1 | ||
8 | 195-00280 | Кронштейн | 1 |
