ELECTRIC WIRING экскаватора колесного модели III Doosan SOLAR 200W-3
ELECTRIC WIRING экскаватора колесного модели III Doosan SOLAR 200W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1700
Наименование:ELECTRIC WIRING
Версия:2021-7112EF

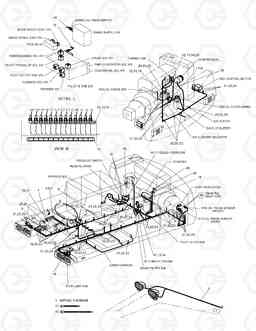

ELECTRIC WIRING SOLAR 200W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 2500-1113 | ELECTRIC ASS'Y(3) | - | ||
| 1 | 2599-1098 | WIRING DIAGRAM | 1 | ||
| 1 | 2599-1098B | WIRING DIAGRAM | 1 | ||
| 1 | 2599-1098A | WIRING DIAGRAM | 1 | ||
| 10 | 2124-1084D2 | CLIP;BAND | 30 | ||
| 11 | 2124-1084D3 | CLIP;BAND | 15 | ||
| 12 | 2195-3500 | BRACKET;HOUSING | 17 | ||
| 13 | S3450943 | SCREW M6X1.0X10 | 17 | ||
| 14 | S5100303 | Шайба пружинная M6 | 17 | ||
| 15 | 2190-2204A | LABEL;SOLENOID | 1 | ||
| 16 | 2530-1423A | HARNESS;PRESS SWITCH | 2 | ||
| 17 | 2530-1422A | HARNESS;PRESS SWITCH | 1 | ||
| 18 | 2530-1400 | HARNESS;PRESS SWITCH | 3 | ||
| 18 | 2530-1400 | HARNESS;PRESS SWITCH | 1 | ||
| 19 | 2124-1509D5 | CLIP D36/M8 | 22 | ||
| 2 | 2530-1462 | HARNESS;MAIN | 1 | ||
| 2 | 2530-1462A | HARNESS;MAIN | 1 | ||
| 2 | 2530-1462B | HARNESS;MAIN | 1 | ||
| 2 | 2530-1462C | HARNESS;MAIN | 1 | ||
| 20 | 2124-1509D3 | CLIP D24/M8 | 10 | ||
| 21 | 2124-1509D2 | CLIP D18/M8 | 23 | ||
| 22 | S4012533 | NUT M8X1.25 | 55 | ||
| 23 | S5102503 | Шайба пружинная M8 | 55 | ||
| 24 | 1550-1004 | TERMINAL;BATTERY(+) | 2 |
2550-1014D1
|
|
| 24 | 2550-1014D1 | TERMINAL;BATTERY(+) | 2 | ||
| 25 | 1550-1003 | TERMINAL;BATTERY(-) | 2 |
2550-1014D2
|
|
| 25 | 2550-1014D2 | TERMINAL;BATTERY(-) | 2 | ||
| 26 | 2160-1212 | CAP;BATT. TML (+) | 2 | ||
| 27 | 2160-1213 | CAP;BATT. TML (-) | 2 | ||
| 28 | 2124-1353D8 | CLIP D22/M12 | 1 | ||
| 29 | 2553-1275D5 | CABLE;EARTH | 1 | ||
| 3 | 2530-1268 | HARNESS;WORKING LAMP | 1 | ||
| 30 | 2124-1509D1 | Скоба (хомут) | 1 | ||
| 31 | 2124-1509D4 | CLIP D30/M8 | 4 | ||
| 32 | 2530-1458 | HARNESS;T.P.S | 1 | ||
| 33 | 2191-3422 | PLATE;T.P.S FB3X19 | 1 | ||
| 34 | 2530-1506 | HARNESS;LOW PRESS SW | 1 | ||
| 35 | 2530-1592 | HARNESS;PRESSURE SW | 2 | ||
| 36 | 2530-1679 | HARNESS;PRESSURE SENSOR | 2 | ||
| 4 | 2553-1275D6 | CABLE;BATT-BATT 60R-250L | 1 | ||
| 5 | 2553-1275D7 | CABLE;BATT-BATT RELAY 60R-400L | 1 | ||
| 6 | S4012603 | NUT M10X1.5 | 1 | ||
| 7 | S5102603 | Шайба пружинная M10 | 1 | ||
| 8 | 2553-1275D7 | CABLE;BATT-BATT RELAY 60R-400L | 1 | ||
| 9 | 2553-1275D21 | CABLE;BATT RY-STARTER 4000L | 1 |
