Каталог запчастей
-
Doosan
-
SOLAR 130W-V
- ARM-1.96m-ARTI.BOOM
ARM-1.96m-ARTI.BOOM экскаватора колесного модели V Doosan SOLAR 130W-V
ARM-1.96m-ARTI.BOOM экскаватора колесного модели V Doosan SOLAR 130W-V со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6600
Наименование:ARM-1.96m-ARTI.BOOM
Версия:2021-7135EF

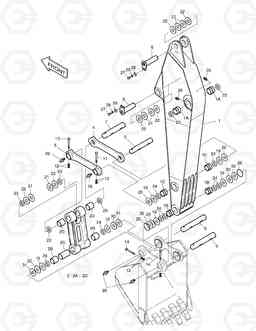

ARM-1.96m-ARTI.BOOM SOLAR 130W-V
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 2400-1417F1 | PIPING;FRONT | - | ||
| - | 2701-1676 | ARM ASS'Y(FOR ARTIC.BOOM) | - | ||
| - | 400-00286 | PIPING;FRONT | - | ||
| 1 | 2183-3427 | Трубка | 2 | ||
| 1 | 2701-1562A | ARM SUB ASS'Y-1.96m | 1 | ||
| 11 | 2124-1226 | Зажим | 8 | ||
| 11 | S0566651 | BOLT M16X2.0X120 | 1 | ||
| 12 | S4012933 | NUT M16X2.0 | 8 | ||
| 13 | S0559553 | BOLT M10X1.5X100 | 4 | ||
| 13 | S0566851 | BOLT M16X2.0X130 | 1 | ||
| 14 | S0566761 | BOLT M16X2.0X125 | 2 | ||
| 14 | S4012633 | NUT M10X1.5 | 8 | ||
| 19 | 2114-1058D12 | Прокладка | 6 | ||
| 1A | 2110-1236B | Втулка | 2 | ||
| 1B | 2110-1235B | Втулка | 2 | ||
| 1C | 2110-1367A | Втулка | 2 | ||
| 2 | 2155-1232C | Тяга поворотная | 1 | ||
| 20 | 2114-1058D13 | Прокладка | 6 | ||
| 21 | 2114-1059D188 | Прокладка | 6 | ||
| 22 | 2114-1059D189 | Прокладка | 6 | ||
| 23 | 2180-1106AD4 | SEAL;DUST | 6 | ||
| 24 | 2180-1106AD3 | SEAL;DUST | 6 | ||
| 25 | 180-00077D3 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 25 | 2180-1105D7 | Кольцо уплотнительное (О-кольцо) | 4 |
180-00077D3
|
|
| 26 | S6710042 | NIPPLE;GREASE | 6 | ||
| 27 | S0521351 | BOLT M16X2.0X35 | 2 | ||
| 28 | S5102901 | Шайба пружинная M16 | 2 | ||
| 29 | 2116-1060D6 | Стопор | 2 | ||
| 2B | 2110-1235B | Втулка | 2 | ||
| 2C | 2182-1274 | Трубка | 1 | ||
| 2D | 2110-1254A | Втулка | 2 | ||
| 3 | 155-00007 | LINK(L.H) | 1 | ||
| 3 | 2155-1230A | LINK(L.H) | 1 | ||
| 30 | 2114-1994 | Вставка | 2 |
2114-1994A
|
|
| 30 | 2114-1994A | Вставка | 2 | ||
| 31 | 2114-1995 | Вставка | 2 |
2114-1995A
|
|
| 31 | 2114-1995A | Вставка | 2 | ||
| 4 | 155-00006 | LINK(R.H) | 1 | ||
| 4 | 2155-1231A | LINK(R.H) | 1 | ||
| 41 | S8000241 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 45 | 2191-4291 | Пластина | 12 | ||
| 49 | 2184-1196D5 | HOSE-1450L | 2 | ||
| 5 | 2123-2022 | Палец | 1 | ||
| 5 | 2124-1026D2 | CLAMP;PIPE | 4 | ||
| 50 | 2181-4133D5 | Адаптер | 8 | ||
| 55 | 2440-9126 | Гидроцилиндр рукояти | 1 |
2440-9126A
|
|
| 55 | 2440-9126A | Гидроцилиндр рукояти | 1 | ||
| 56 | 2440-9127 | CYLINDER;BUCKET | 1 |
2440-9127A
|
|
| 56 | 2440-9127A | CYLINDER;BUCKET | 1 | ||
| 56 | 2440-9233B | CYLINDER;BUCKET | 1 | ||
| 57 | 2184-1196D10 | HOSE UNF1 3/16-12-1700L | 2 | ||
| 6 | 2123-2426 | Палец | 2 | ||
| 6 | S5102703 | Шайба пружинная M12 | 4 | ||
| 62 | 2180-1106D4 | SEAL;DUST | 8 | ||
| 64 | S8030121 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 7 | 2123-2073 | Палец | 1 | ||
| 7 | S0560753 | BOLT M12X1.75X50 | 4 | ||
| 8 | 2123-1992A | Палец | 1 | ||
| 8 | 2184-1196D11 | HOSE PF3/4-2150L | 2 | ||
| 9 | 2123-2151A | Палец | 1 |
