FRAME экскаватора колесного модели V Doosan SOLAR 170W-V
FRAME экскаватора колесного модели V Doosan SOLAR 170W-V со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1100
Наименование:FRAME
Версия:021-00002EF

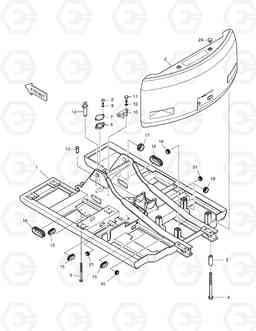

FRAME SOLAR 170W-V
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 2600-1148A | MAIN FRAME ASS'Y | - | ||
| 1 | 2603-1586B | MAIN FRAME | 1 |
2603-1586E
|
|
| 1 | 2603-1586E | MAIN FRAME | 1 | ||
| 1 | 2603-1586G | MAIN FRAME | 1 |
2603-1586H
|
|
| 1 | 2603-1586H | MAIN FRAME | 1 |
2603-1586J
|
|
| 1 | 2603-1586J | MAIN FRAME | 1 | ||
| 1 | 2603-1586K | MAIN FRAME | 1 | ||
| 10 | 2195-4824B | Кронштейн | 1 | ||
| 11 | S0565366 | BOLT M16X2.0X55 | 2 | ||
| 11 | S0765361 | BOLT M16X1.5X55 | 2 | ||
| 12 | S5102901 | Шайба пружинная M16 | 2 | ||
| 13 | 2123-1107D4 | PIN;KNOCK | 2 | ||
| 13 | 2123-1715 | PIN;DOWEL | 2 |
2123-1107D4
|
|
| 14 | 2123-1902 | LOCK;SWING | 1 |
2123-1902A
|
|
| 14 | 2123-1902A | LOCK;SWING | 1 | ||
| 15 | 2160-1201D12 | BUSHING;RUBBER | 3 | ||
| 16 | 2160-1201D8 | BUSHING;RUBBER | 2 | ||
| 17 | 2160-1004D54 | BUSHING;RUBBER | 1 | ||
| 18 | 2160-1004D31 | BUSHING;RUBBER | 1 | ||
| 19 | 2160-1004D51 | BUSHING;RUBBER | 1 | ||
| 2 | 2624-1117B | WEIGHT;COUNTER | 1 |
2624-1117C
|
|
| 2 | 2624-1117C | WEIGHT;COUNTER | 1 | ||
| 20 | 2160-1004D20 | BUSHING;RUBBER | 1 | ||
| 21 | 2160-1004D55 | BUSHING;RUBBER | 2 | ||
| 2A | 2160-9011 | CAP | 2 | ||
| 3 | 2114-1817 | Вставка | 4 | ||
| 4 | 2120-2137 | BOLT M30X3.0X240 | 4 | ||
| 5 | S0570961 | BOLT M20X2.5X105 | 35 |
S0570966
|
|
| 5 | S0570966 | BOLT M20X2.5X105 | 35 | ||
| 6 | 2180-1017A | Упаковка | 1 | ||
| 7 | 2403-1002 | Крышка | 1 | ||
| 8 | S0511853 | BOLT M10X1.5X20 | 2 | ||
| 8 | S0511853 | Болт | 2 | ||
| 9 | S5102603 | Шайба пружинная M10 | 2 |
