CONTROL STAND-L.H экскаватора колесного модели V Doosan SOLAR 55W-V
CONTROL STAND-L.H экскаватора колесного модели V Doosan SOLAR 55W-V со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1380
Наименование:CONTROL STAND-L.H
Версия:021-00009EF

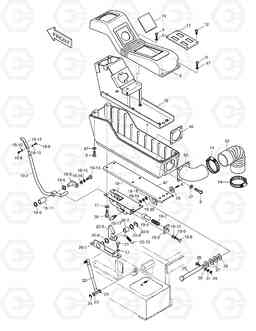

CONTROL STAND-L.H SOLAR 55W-V
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 195-00309 | STAND ASS'Y | - | ||
| - | 195-00309A | STAND ASS'Y | - | ||
| 11 | 2621-2748 | COVER(L.H) | 1 | ||
| 12 | 2120-2166D22 | SCREW M3X0.5X12 | 4 | ||
| 14 | S3600 | CLAMP;HOSE | 2 | ||
| 15 | 2195-3763B | Кронштейн | 1 | ||
| 17 | 2114-1898D2 | Шайба | 8 | ||
| 19 | 133-00088A | LEVER ASS'Y | 1 |
133-00088B
|
|
| 19 | 133-00088B | LEVER ASS'Y | 1 | ||
| 19-1 | 2116-1561C | Пластина | 1 | ||
| 19-10 | S5000113 | WASHER;PLAIN M4 | 6 | ||
| 19-11 | 2110-1184D29 | BUSH;DU | 1 | ||
| 19-12 | 2132-1132A | GRIP | 1 | ||
| 19-14 | 2120-2166D31 | BOLT M5X0.8X12 | 1 | ||
| 19-15 | 2114-2031D2 | Шайба пружинная M5 | 1 | ||
| 19-16 | 2114-1898D5 | Шайба | 1 | ||
| 19-17 | 116-00003 | Палец | 1 |
116-00003A
|
|
| 19-17 | 116-00003A | Палец | 1 | ||
| 19-18 | 2121-1311D2 | NUT M8X1.25 | 1 | ||
| 19-19 | 2114-1898D14 | Шайба | 1 | ||
| 19-2 | 133-00087 | LEVER | 1 | ||
| 19-20 | 2114-2031D4 | Шайба пружинная | 1 | ||
| 19-3 | 2116-1485 | Пластина | 1 | ||
| 19-4 | 2123-2146A | Палец | 1 | ||
| 19-5 | 2123-2279 | Палец | 1 | ||
| 19-6 | 2114-1059D37 | Прокладка | 2 | ||
| 19-7 | 2129-1432 | Пружина | 1 | ||
| 19-8 | S3458583 | SCREW M4X0.7X12 | 6 | ||
| 19-9 | S5102103 | Шайба пружинная M4 | 4 | ||
| 20 | 2133-2103A | LEVER LOCK ASS'Y | 1 | ||
| 20-10 | 2129-1433A | Пружина | 1 | ||
| 20-6 | 2133-1989B | LEVER | 1 | ||
| 20-7 | 2110-1184D29 | BUSH;DU | 1 | ||
| 20-8 | 2114-1059D200 | Прокладка | 2 | ||
| 20-9 | S6541200 | RING;RETAINER | 1 | ||
| 21 | 2120-2166D12 | Болт | 2 | ||
| 22 | 2440-9243 | SPRING;GAS | 1 | ||
| 23 | S5010513 | WASHER;PLAIN M8 | 2 | ||
| 24 | S6540500 | RING;RETAINING | 1 | ||
| 25 | 2123-2259 | Палец | 1 | ||
| 26 | 2114-4129 | Шайба | 2 | ||
| 27 | 2114-1059D31 | Прокладка | 3 | ||
| 28 | S0553553 | BOLT M6X1.0X45 | 1 | ||
| 29 | S4012333 | NUT M6X1.0 | 1 | ||
| 30 | S5020313 | WASHER;PLAIN M6 | 1 | ||
| 31 | S5110303 | Шайба пружинная M6 | 1 | ||
| 39 | 2120-2166D5 | BOLT M8X1.25X20 | 6 | ||
| 42 | 2197-2638 | Кронштейн | 1 | ||
| 46 | 2197-1840 | Кронштейн | 1 | ||
| 47 | 2114-1898D4 | Шайба | 10 | ||
| 50 | 2197-1775A | Кронштейн | 1 | ||
| 6 | 2125-1078B | CASE;UPPER | 1 | ||
| 62 | 2158-1017D2 | PROTECTOR | 1 | ||
| 7 | 2125-1079 | CASE;LOWER | 1 | ||
| 74 | 190-00109 | PLATE;NAME | 1 | ||
| 8 | 2120-2166D23 | SCREW M5X0.8X20 | 10 |
