ELECTRIC WIRING(3)-RELATED PART экскаватора колесного модели V Doosan SOLAR 140W-V

Код подсистемы:1860

Наименование:ELECTRIC WIRING(3)-RELATED PART

Версия:021-00042EF

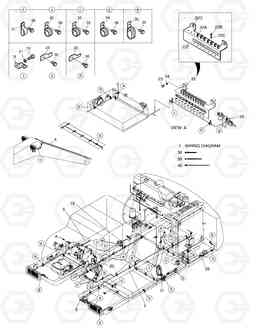

ELECTRIC WIRING(3)-RELATED PART SOLAR 140W-V

Поз.	Код	Наименование	Кол	Прим.
-	500-00199C	ELECTRIC WIRING	-
1	599-00058	WIRING DIAGRAM	1
1	599-00058A	WIRING DIAGRAM	1
19	2195-3500	BRACKET;HOUSING	2
1A	548-00003A	Диод	1
1B	2548-1027	Диод	26
1C	548-00002	DIODE ASS'Y	1
2	530-00325A	HARNESS;MAIN	1
2	530-00325B	HARNESS;MAIN	1
2	530-00325C	HARNESS;MAIN	1
20	S3450953	SCREW M6X1.0X12	1
21	S5102303	Шайба пружинная M6	1
22	195-02138	BRACKET ASS'Y;HOUSING	1
22	195-02138A	BRACKET ASS'Y;HOUSING	1
22A	2195-3500	BRACKET;HOUSING	7
22B	S3450953	SCREW M6X1.0X12	7
22C	S5102303	Шайба пружинная M6	7
22D	2891-1796	Пластина	1
22E	2190-3367B	PLATE;NAME	1
23	S0511653	BOLT M10X1.5X16	2
24	S5102603	Шайба пружинная M10	2
25	2197-1660	BRACKET;HOUSING	6
26	2197-1661	BRACKET;HOUSING	4
31	2124-1509D1	Скоба (хомут)	6
32	124-00208D2	Скоба (хомут)	22
33	124-00208D3	Скоба (хомут)	7
34	124-00208D4	Скоба (хомут)	9
35	124-00209D1	Скоба (хомут)	4
36	120-00276	BOLT M8X1.25X12	53
38	2124-1622D1	CLIP;BAND	10
39	2124-1622D2	CLIP;BAND 200L	20
4	530-00311D4	HARNESS;WORKING LAMP	1
40	2124-1622D3	CLIP;BAND 280L	10
5	530-00002	HARNESS;T/M PRESS. SWITCH	1
6	530-00067	HARNESS	2
