OIL COOLER PIPING(2) экскаватора модели 1 Doosan TXC 140LC-1

Код подсистемы:1220

Наименование:OIL COOLER PIPING(2)

Версия:021-00077EF

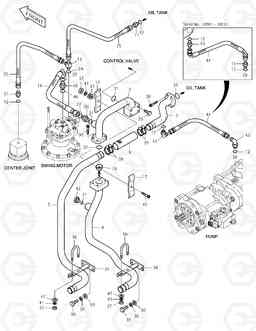

OIL COOLER PIPING(2) TXC 140LC-1

Поз.	Код	Наименование	Кол	Прим.
-	400-01699	OIL COOLER PIPING	-
11	2181-1126D6	Адаптер	2
11	2181-1126D6	Адаптер	1
12	S8000181	Кольцо уплотнительное (О-кольцо)	4
13	2181-1951D24	TEE	1
14	2184-1197D74	HOSE PF3/4-670L	1
16	2120-1413D12	BOLT;U	2
17	2124-1340D10	Зажим	2
19	2420-1124B	VALVE;BY-PASS	1
2	140-01879	Трубка	1
2	140-01879A	Трубка	1
20	2181-2627D1	Адаптер	1
21	S8000231	Кольцо уплотнительное (О-кольцо)	3
22	S8030121	Кольцо уплотнительное (О-кольцо)	2
24	S8000141	Кольцо уплотнительное (О-кольцо)	1
25	2184-1026D195	HOSE PF1/2-750L	2
3	140-01880	Трубка	1
30	S2215366	BOLT;SOCKET M12X1.75X35	8
31	2180-1026D28	Кольцо уплотнительное (О-кольцо)	2
32	2180-1026D27	Кольцо уплотнительное (О-кольцо)	1
33	S0561453	BOLT M12X1.75X85	4
34	195-03299	Кронштейн	2
35	S0512153	BOLT M10X1.5X28	4
36	S5102603	Шайба пружинная M10	4
37	S4012733	NUT M12X1.75	5
39	S8450053	CLAMP;HOSE	4
4	140-01881	Трубка	1
4	140-01881A	Трубка	1
40	S2216061	BOLT;SOCKET M12X70	1
41	S5102703	Шайба пружинная M12	5
42	2181-2633A	Пробка (заглушка)	1
43	2181-1126D6	Адаптер	1
43	2181-1702D14	ELBOW	2
44	2184-1096D87	HOSE PF1/2-1050L	1
44	2184-1026D161	Шланг	1
46	S8000241	Кольцо уплотнительное (О-кольцо)	1
47	S5010713	WASHER;PLAIN M12	4
48	2181-2627D3	Адаптер	1
5	140-01882	Трубка	1
50	S5010613	WASHER;PLAIN M10	4
51	2181-1126D83	Адаптер	1
9	2185-1776D2	Шланг	1
