BOOM PIPING-5.2m экскаватора модели 1 Doosan TXC 225LC-1
BOOM PIPING-5.2m экскаватора модели 1 Doosan TXC 225LC-1 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6370
Наименование:BOOM PIPING-5.2m
Версия:021-00070EF

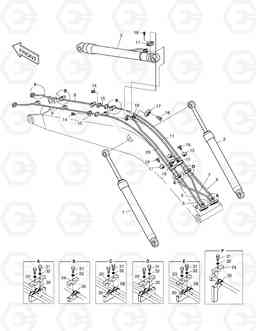

BOOM PIPING-5.2m TXC 225LC-1
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 400-01535 | FRONT PIPING | - | ||
| 1 | 440-00493 | CYLINDER;BOOM(LH) | 1 | ||
| 11 | 2184-1081D129 | HOSE PF3/4-1080L | 1 | ||
| 13 | 2181-9079 | FLANGE;SPLIT | 2 | ||
| 14 | S2212466 | BOLT;SOCKET M10X1.5X40 | 8 | ||
| 15 | 2180-1026D2 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 17 | 2181-9078 | FLANGE;SPLIT | 6 | ||
| 18 | S2212366 | BOLT;SOCKET M10X1.5X35 | 16 | ||
| 19 | 2180-1026D19 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 2 | 440-00494 | CYLINDER;BOOM(RH) | 1 | ||
| 20 | 124-00175 | CLAMP;PIPE | 1 | ||
| 22 | 124-00012 | CLAMP;PIPE | 3 | ||
| 23 | 124-00173 | CLAMP;PIPE | 2 | ||
| 24 | 124-00011 | CLAMP;PIPE | 6 | ||
| 28 | 2161-2251A | Держатель | 6 | ||
| 29 | 2184-1100D76 | Шланг | 1 | ||
| 3 | 440-00495 | Гидроцилиндр рукояти | 1 | ||
| 30 | 2161-2250A | Держатель | 30 | ||
| 31 | S0565466 | Болт | 18 | ||
| 32 | S5102903 | Шайба пружинная | 18 | ||
| 5 | 140-01671 | Трубка | 1 | ||
| 6 | 140-01672 | Трубка | 1 | ||
| 7 | 140-01673 | Трубка | 1 | ||
| 8 | 140-01674 | Трубка | 1 | ||
| 9 | 140-01675 | Трубка | 2 |
