Гидроразводка (гидросистема) 1 экскаватора модели 1 Doosan TXC 420LC-1
Гидроразводка (гидросистема) 1 экскаватора модели 1 Doosan TXC 420LC-1 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1250
Наименование:MAIN PIPING(1)
Версия:021-00075EF

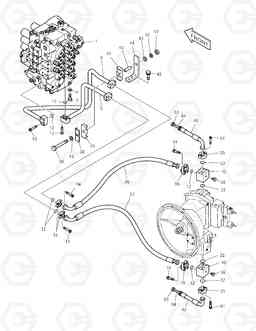

MAIN PIPING(1) TXC 420LC-1
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 400-01680 | Гидроразводка (гидросистема) | - | ||
| 1 | 420-00530 | Клапан регулирующий (распределительный) | 1 | ||
| 10 | 423-00127B | Корпус клапана | 2 | ||
| 12 | 2180-1026D19 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 13 | S2215766 | BOLT;SOCKET M12X1.75X55 | 8 | ||
| 14 | S2215466 | BOLT;SOCKET M12X1.75X40 | 16 | ||
| 15 | 2181-9081 | FLANGE;SPLIT | 4 | ||
| 16 | 2181-9084A | FLANGE;SPLIT | 4 | ||
| 2 | S0527566 | BOLT M20X2.5X45 | 4 | ||
| 22 | 2180-1026D23 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 25 | 2181-9086 | FLANGE;SPLIT | 4 | ||
| 26 | DS2040321 | Шланг | 1 | ||
| 27 | DS2040321 | Шланг | 1 | ||
| 38 | 191-03549 | PLATE;CLAMP | 1 | ||
| 4 | 2114-9012A | WASHER;HARDEN | 4 | ||
| 40 | 114-00456 | Вставка | 1 | ||
| 42 | S5102903 | Шайба пружинная | 1 | ||
| 43 | S5010913 | WASHER;PLAIN M16 | 2 | ||
| 44 | 195-03263 | Кронштейн | 1 | ||
| 45 | 124-00210A | Зажим | 2 | ||
| 46 | S0566466 | Болт | 1 | ||
| 47 | S4012933 | NUT M16X2.0 | 1 | ||
| 48 | 2120-2196D11 | BOLT;SET M12X1.75X35 | 2 | ||
| 5 | 140-01828 | Трубка | 1 | ||
| 58 | 2181-2047A | Пробка (заглушка) | 2 | ||
| 6 | 140-01829 | Трубка | 1 | ||
| 61 | S2216766 | BOLT;SOCKET M12X1.75X105 | 8 | ||
| 62 | DS2018068 | HOSE 1"-390L | 2 | ||
| 63 | 2181-2218D6 | Пробка (заглушка) | 2 | ||
| 64 | S8030161 | Кольцо уплотнительное (О-кольцо) | 2 |
