ARM CYLINDER-LOCK VALVE экскаватора модели 1 Doosan TXC 420LC-1
ARM CYLINDER-LOCK VALVE экскаватора модели 1 Doosan TXC 420LC-1 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4320
Наименование:ARM CYLINDER-LOCK VALVE
Версия:021-00075EF

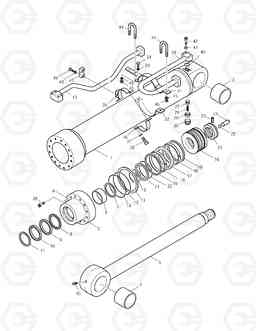

ARM CYLINDER-LOCK VALVE TXC 420LC-1
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 2440-9293KT | Ремкомплект гидроцилиндра рукояти (набор прокладок) | 1 | ||
| - | 440-00623 | Гидроцилиндр рукояти | 1 | ||
| 1 | 3.441-00029 | TUBE ASS'Y | 1 | ||
| 10 | E6020360 | WIPER;DUST | 1 | ||
| 11 | 00M419-0 | RING;RETAINING | 1 | ||
| 12 | E6311881 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 13 | 53A472-0 | RING;BACK UP | 1 | ||
| 14 | E6490091 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 15 | 00C313-0 | RING;CUSHION | 1 | ||
| 16 | 53A460-0 | Поршень | 1 | ||
| 17 | E5130400 | SEAL;SLIPPER | 1 | ||
| 18 | 00Z114-0 | RING;WEAR | 2 | ||
| 19 | 00R106-0 | RING;SLYD | 2 | ||
| 2 | 00B102-1 | Втулка | 1 | ||
| 20 | E6311501 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 21 | 53A473-0 | RING;BACK UP | 2 | ||
| 22 | 53A461-0 | NUT;PISTON | 1 | ||
| 23 | E1330544 | SCREW;SET | 1 | ||
| 24 | 00C280-0 | PLUNGER;CUSHION | 1 | ||
| 25 | 03A627-0 | RING;STOP | 1 | ||
| 26 | E0503289 | BOLT;SOCKET | 14 | ||
| 27 | 03A727-0 | VALVE;CHECK | 1 | ||
| 28 | 03A729-0 | Пружина | 1 | ||
| 29 | 03A728-0 | SUPPORT;SPRING | 1 | ||
| 3 | 3.428-00026 | ROD ASS'Y | 1 | ||
| 30 | E1500030 | Пробка (заглушка) | 1 | ||
| 31 | 3.124-00025 | PIPE BAND ASS'Y-H | 1 | ||
| 32 | 00P382-1 | BAND;PIPE | 1 | ||
| 33 | E3110112 | Шайба пружинная | 2 | ||
| 34 | E0020963 | BOLT;HEX. | 2 | ||
| 35 | 3.124-00026 | PIPE BAND ASS'Y-R | 1 | ||
| 36 | 00P382-1 | BAND;PIPE | 1 | ||
| 37 | E3110112 | Шайба пружинная | 2 | ||
| 38 | E0020963 | BOLT;HEX. | 2 | ||
| 39 | 140-00094 | PIPE ASS'Y-R | 1 | ||
| 4 | 00B102-1 | Втулка | 1 | ||
| 40 | E6300881 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 41 | E3110112 | Шайба пружинная | 4 | ||
| 42 | E0501846 | BOLT;SOCKET | 4 | ||
| 43 | 53A732-0 | PIPE ASS'Y-R | 1 | ||
| 44 | 03A641-0 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 45 | E3110112 | Шайба пружинная | 2 | ||
| 46 | E2021042 | NUT;HEX. | 2 | ||
| 47 | 00C271-0 | CLAMP;PIPE | 1 | ||
| 48 | E3110102 | Шайба пружинная | 2 | ||
| 49 | E0020753 | BOLT;HEX. | 2 | ||
| 5 | 3.430-00018 | ROD COVER | 1 | ||
| 50 | E8841022 | NIPPLE;GREASE | 1 | ||
| 6 | E8412196 | DU-BUSH | 1 | ||
| 7 | 00M464-0 | RING;RETAINING | 1 | ||
| 8 | E5500360 | SEAL;BUFFER | 1 | ||
| 9 | E5303700 | U-PACKING | 1 |
