Гидроцилиндр рукояти экскаватора модели 1 Doosan TXC 470LC-1
Гидроцилиндр рукояти экскаватора модели 1 Doosan TXC 470LC-1 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4320
Наименование:ARM CYLINDER
Версия:021-00076EF

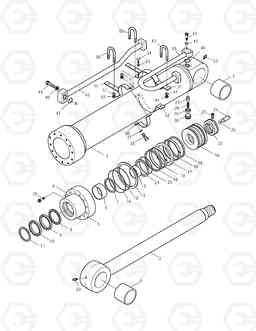

ARM CYLINDER TXC 470LC-1
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 440-00015AKT | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| * | 440-00015AKT | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| - | 440-00602 | Гидроцилиндр рукояти | 1 | ||
| - | 440-00602 | Гидроцилиндр рукояти | 1 | ||
| 1 | 3.308-00005 | TUBE ASS'Y | 1 | ||
| 1 | 3.308-00005 | TUBE ASS'Y | 1 | ||
| 10 | E6020370 | WIPER;DUST | 1 | ||
| 10 | E6020370 | WIPER;DUST | 1 | ||
| 11 | 00M465-0 | RING;RETAINING | 1 | ||
| 11 | 00M465-0 | RING;RETAINING | 1 | ||
| 12 | E6311921 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 12 | E6311921 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 13 | 04A358-0 | RING;BACK-UP | 1 | ||
| 13 | 04A358-0 | RING;BACK-UP | 1 | ||
| 14 | E6490093 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 14 | E6490093 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 15 | 53A558-0 | RING;CUSHION | 1 | ||
| 15 | 53A558-0 | RING;CUSHION | 1 | ||
| 16 | 53A561-0 | Поршень | 1 | ||
| 16 | 53A561-0 | Поршень | 1 | ||
| 17 | E5130440 | SEAL;SLIPPER | 1 | ||
| 17 | E5130440 | SEAL;SLIPPER | 1 | ||
| 18 | 00Z115-0 | RING;WEAR | 2 | ||
| 18 | 00Z115-0 | RING;WEAR | 2 | ||
| 19 | 00R107-0 | RING;SLYD | 2 | ||
| 19 | 00R107-0 | RING;SLYD | 2 | ||
| 2 | 00B109-0 | Втулка | 1 | ||
| 2 | 00B109-0 | Втулка | 1 | ||
| 20 | E6311561 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 20 | E6311561 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 21 | 04A359-0 | RING;BACK-UP | 2 | ||
| 21 | 04A359-0 | RING;BACK-UP | 2 | ||
| 22 | 04A340-0 | NUT;PISTON | 1 | ||
| 22 | 04A340-0 | NUT;PISTON | 1 | ||
| 23 | E1330544 | SCREW;SET | 1 | ||
| 23 | E1330544 | SCREW;SET | 1 | ||
| 24 | 03A626-1 | PLUNGER;CUSHION | 1 | ||
| 24 | 03A626-1 | PLUNGER;CUSHION | 1 | ||
| 25 | 03A627-0 | RING;STOP | 1 | ||
| 25 | 03A627-0 | RING;STOP | 1 | ||
| 26 | E0503289 | BOLT;SOCKET | 12 | ||
| 26 | E0503289 | BOLT;SOCKET | 12 | ||
| 27 | 03A727-0 | VALVE;CHECK | 1 | ||
| 27 | 03A727-0 | VALVE;CHECK | 1 | ||
| 28 | 03A729-0 | Пружина | 1 | ||
| 28 | 03A729-0 | Пружина | 1 | ||
| 29 | 03A728-0 | SUPPORT;SPRING | 1 | ||
| 29 | 03A728-0 | SUPPORT;SPRING | 1 | ||
| 3 | 3.454-00004 | ROD ASS'Y | 1 | ||
| 3 | 3.454-00004 | ROD ASS'Y | 1 | ||
| 30 | E1500030 | Пробка (заглушка) | 1 | ||
| 30 | E1500030 | Пробка (заглушка) | 1 | ||
| 31 | 3.124-00059 | PIPE BAND ASS'Y-A | 1 | ||
| 31 | 3.124-00059 | PIPE BAND ASS'Y-A | 1 | ||
| 32 | 3.124-00055 | BAND;PIPE | 1 | ||
| 32 | 3.124-00055 | BAND;PIPE | 1 | ||
| 33 | E3110112 | Шайба пружинная | 2 | ||
| 33 | E3110112 | Шайба пружинная | 2 | ||
| 34 | E0020963 | BOLT;HEX. | 2 | ||
| 34 | E0020963 | BOLT;HEX. | 2 | ||
| 35 | 3.124-00060 | PIPE BAND ASS'Y-B | 1 | ||
| 35 | 3.124-00060 | PIPE BAND ASS'Y-B | 1 | ||
| 36 | 3.124-00055 | BAND;PIPE | 1 | ||
| 36 | 3.124-00055 | BAND;PIPE | 1 | ||
| 37 | E3110112 | Шайба пружинная | 2 | ||
| 37 | E3110112 | Шайба пружинная | 2 | ||
| 38 | E0020963 | BOLT;HEX. | 2 | ||
| 38 | E0020963 | BOLT;HEX. | 2 | ||
| 39 | 3.140-00055 | PIPE ASS'Y-H | 1 | ||
| 39 | 3.140-00055 | PIPE ASS'Y-H | 1 | ||
| 4 | 00B109-0 | Втулка | 1 | ||
| 4 | 00B109-0 | Втулка | 1 | ||
| 40 | E6300881 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 40 | E6300881 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 41 | E3110122 | Шайба пружинная | 4 | ||
| 41 | E3110122 | Шайба пружинная | 4 | ||
| 42 | E0501846 | BOLT;SOCKET | 4 | ||
| 42 | E0501846 | BOLT;SOCKET | 4 | ||
| 43 | 00U211-0 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 43 | 00U211-0 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 44 | E3110112 | Шайба пружинная | 2 | ||
| 44 | E3110112 | Шайба пружинная | 2 | ||
| 45 | E2021042 | NUT;HEX. | 2 | ||
| 45 | E2021042 | NUT;HEX. | 2 | ||
| 46 | 3.140-00057 | PIPE ASS'Y-R | 1 | ||
| 46 | 3.140-00057 | PIPE ASS'Y-R | 1 | ||
| 47 | E6300881 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 47 | E6300881 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 48 | E3110122 | Шайба пружинная | 4 | ||
| 48 | E3110122 | Шайба пружинная | 4 | ||
| 49 | E0501846 | BOLT;SOCKET | 4 | ||
| 49 | E0501846 | BOLT;SOCKET | 4 | ||
| 5 | 3.621-00001 | COVER;ROD | 1 | ||
| 5 | 3.621-00001 | COVER;ROD | 1 | ||
| 50 | 00U211-0 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 50 | 00U211-0 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 51 | E3110112 | Шайба пружинная | 4 | ||
| 51 | E3110112 | Шайба пружинная | 4 | ||
| 52 | E2021042 | NUT;HEX. | 4 | ||
| 52 | E2021042 | NUT;HEX. | 4 | ||
| 53 | E8841022 | NIPPLE;GREASE | 2 | ||
| 53 | E8841022 | NIPPLE;GREASE | 2 | ||
| 6 | E8412904 | BUSH;DU | 1 | ||
| 6 | E8412904 | BUSH;DU | 1 | ||
| 7 | 00M419-0 | RING;RETAINING | 1 | ||
| 7 | 00M419-0 | RING;RETAINING | 1 | ||
| 8 | E5500380 | SEAL;BUFFER | 1 | ||
| 8 | E5500380 | SEAL;BUFFER | 1 | ||
| 9 | E5303880 | PACKING;U | 1 | ||
| 9 | E5303880 | PACKING;U | 1 |
