Каталог запчастей
-
Doosan
-
MEGA 250-III
- Установка двигателя
Установка двигателя колесного погрузчика модели III Doosan MEGA 250-III
Установка двигателя колесного погрузчика модели III Doosan MEGA 250-III со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1110
Наименование:ENGINE MOUNTING
Версия:4021-7127EF

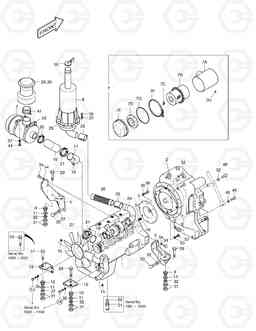

ENGINE MOUNTING MEGA 250-III
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 4201-1071 | Двигатель и трансмиссия в сборе | - | ||
| 1 | 4201-9060A | Двигатель в сборе (DHI D1146T) | 1 | ||
| 10 | 4161-9412 | RUBBER;MOUNTING | 2 | ||
| 11 | 4114-4057 | Шайба | 4 | ||
| 12 | 4197-1564A | BRACKET(RH) | 1 |
4197-1564B
|
|
| 12 | 4197-1564B | BRACKET(RH) | 1 | ||
| 13 | 4197-1565A | BRACKET(LH) | 1 | ||
| 14 | S0718461 | BOLT M14X1.5X40 | 4 | ||
| 15 | S4032833 | Гайка | 4 | ||
| 16 | 4185-1679 | HOSE;AIR-CLEARER | 1 | ||
| 17 | 2182-4003A | Трубка | 1 | ||
| 18 | 4185-1655A | Шланг | 1 |
4185-1655B
|
|
| 18 | 4185-1655B | HOSE;AIR-CLEANER | 1 | ||
| 19 | 2170-9005 | INDICATOR | 1 | ||
| 2 | 4210-9009 | TRANSMISSION ASS'Y | 1 |
4210-9009A
|
|
| 2 | 4210-9009A | TRANSMISSION ASS'Y | 1 | ||
| 20 | S8450127 | CLAMP;HOSE | 2 | ||
| 21 | S8450105 | CLAMP;HOSE | 2 | ||
| 22 | S8450066 | CLAMP;HOSE | 1 | ||
| 23 | 4180-1143A | Прокладка | 2 | ||
| 24 | 4182-1604A | PIPE;EXHAUST | 1 | ||
| 25 | 4124-9026 | CLAMP;SEAL | 2 | ||
| 26 | 4193-9003 | TUBE;FLEXIBLE | 1 | ||
| 27 | 4920-9039 | FAN(ONLY EUROPE) | 1 | ||
| 28 | 2204-9032 | PRE-CLEANER | 1 | ||
| 29 | S0571161 | BOLT M20X2.5X115 | 4 | ||
| 29 | S0571161 | BOLT M20X2.5X115 | 2 | ||
| 3 | 4115-1043 | Фланец | 1 | ||
| 30 | 2204-9032A | PRE-CLEANER | 1 | ||
| 30 | 4204-9404 | PRE-CLEANER(KOREA) | 1 |
2204-9032A
|
|
| 31 | S4013133 | NUT M20X2.5 | 8 | ||
| 32 | S5103101 | Шайба пружинная M20 | 9 | ||
| 33 | S0527561 | BOLT M20X2.5X45 | 4 | ||
| 34 | S0560453 | BOLT M12X1.75X35 | 4 | ||
| 35 | S5102803 | Шайба пружинная | 4 | ||
| 36 | S0512253 | BOLT M10X1.5X30 | 8 | ||
| 36 | S0512353 | BOLT M10X1.5X35 | 8 | ||
| 37 | S5102603 | Шайба пружинная M10 | 30 | ||
| 38 | S2212361 | BOLT;SOCKET M10X1.5X35 | 8 | ||
| 39 | S5110601 | Шайба пружинная M10 | 8 | ||
| 40 | S0558153 | BOLT M10X1.5X30 | 12 | ||
| 41 | 2204-9015A | EXTENSION | 1 | ||
| 44 | S0511953 | BOLT M10X1.5X22 | 4 | ||
| 45 | S0556353 | BOLT M8X1.25X50 | 2 | ||
| 45 | S0556453 | BOLT M8X1.25X55 | 2 | ||
| 46 | S5102503 | Шайба пружинная M8 | 2 | ||
| 48 | S0527251 | BOLT M20X2.5X30 | 1 | ||
| 49 | S4012633 | NUT M10X1.5 | 6 | ||
| 5 | 4197-1562 | BRACKET ENGINE(R.H.) | 1 | ||
| 50 | 06.56190-0732 | RING;SEAL A30X36 | 1 | ||
| 50 | S8180481 | SEAL RING | 1 | ||
| 51 | 2181-1917D37 | ADAPTER M30X1.5-PF1/2 | 1 | ||
| 51 | 65.98131-0066 | Адаптер | 1 | ||
| 52 | S2212061 | BOLT;SOCKET M10X1.5X25 | 4 | ||
| 53 | 4114-4085 | Шайба | 4 | ||
| 54 | S5102703 | Шайба пружинная M12 | 4 | ||
| 55 | 4910-9003 | CAP;RAIN | 1 | ||
| 56 | 2124-1076A | BAND;AIR CLEANER | 2 | ||
| 57 | S0570961 | BOLT M20X2.5X105 | 2 | ||
| 6 | 4197-1563 | BRACKET ENGINE(L.H.) | 1 | ||
| 7 | 2204-9013E | AIR CLEANER | 1 | ||
| 7A | 2204-9013-01 | BODY | 1 | ||
| 7B | 2474-6003 | ELEMENT;OUTER | 1 | ||
| 7C | N202-002 | Гайка | 2 | ||
| 7D | 2204-9013-04 | BAFFLE | 1 | ||
| 7E | 2204-9013-05 | CAP | 1 | ||
| 7F | 2204-9013-06 | Зажим | 1 | ||
| 7G | 2204-9013-G | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 7H | 2204-9013-08 | CAP | 1 | ||
| 8 | 4203-1683A | MUFFLER | 1 | ||
| 9 | 4161-9038 | RUBBER;MOUNTING | 2 |
