Каталог запчастей
-
Doosan
-
MEGA500-V ('QSM11' T
- BRAKE PIPING
BRAKE PIPING колесного погрузчика модели V Doosan MEGA500-V ('QSM11' T
BRAKE PIPING колесного погрузчика модели V Doosan MEGA500-V ('QSM11' T со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1210
Наименование:BRAKE PIPING
Версия:021-00024EF

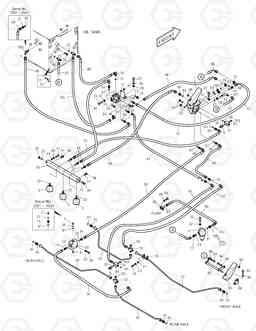

BRAKE PIPING MEGA500-V ('QSM11' T
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 400-00124 | BRAKE PIPING | - | ||
| - | 400-00124A | BRAKE PIPING | - | ||
| 1 | 350-00004 | VALVE;BRAKE FOOT | 1 | ||
| 10 | 4181-2811 | TEE | 2 | ||
| 100 | 181-00615 | REDUCER | 2 |
DS2478001
|
|
| 100 | DS2478001 | REDUCER | 2 | ||
| 101 | 4181-4193 | ADAPTER PFO1/4 | 1 |
DS2478002
|
|
| 101 | DS2478002 | REDUCER | 1 | ||
| 102 | 2181-1702D3 | ELBOW | 1 | ||
| 103 | 2181-1950D1 | Пробка (заглушка) | 2 | ||
| 103 | 2181-2667 | Пробка (заглушка) | 2 | ||
| 104 | 181-00144D4 | ADAPTER;ORIFICE | 1 | ||
| 105 | 2181-1702D2 | ELBOW | 1 | ||
| 106 | DS2465013 | Адаптер | 1 | ||
| 107 | S8030121 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 11 | 4181-4193 | ADAPTER PFO1/4 | 1 |
DS2478002
|
|
| 11 | DS2478002 | REDUCER | 1 | ||
| 12 | 621-00225 | Пластина | 1 | ||
| 14 | 2181-1126D7 | Адаптер | 10 | ||
| 15 | 2181-1702D40 | ELBOW PFO3/8XPF3/8 | 1 | ||
| 16 | 2181-1126D14 | Адаптер | 1 | ||
| 17 | 2181-1917D19 | ADAPTER PFO1/2 | 2 | ||
| 17 | 2181-1917D19 | ADAPTER PFO1/2 | 1 | ||
| 18 | 2181-2718 | Адаптер | 2 | ||
| 19 | 2181-1702D13 | ELBOW PFO3/8-PF1/2 | 1 | ||
| 2 | 2181-1126D6 | Адаптер | 2 | ||
| 2 | 2181-1126D6 | Адаптер | 1 | ||
| 21 | S8180321 | SEAL;WASHER | 2 | ||
| 22 | S8000141 | Кольцо уплотнительное (О-кольцо) | 25 | ||
| 22 | S8000141 | Кольцо уплотнительное (О-кольцо) | 26 | ||
| 23 | S8000111 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 23 | S8000111 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 25 | S5102503 | Шайба пружинная M8 | 4 | ||
| 26 | S2209466 | BOLT;SOCKET | 2 | ||
| 27 | S0515053 | BOLT M12X1.75X25 | 2 | ||
| 28 | S5102703 | Шайба пружинная M12 | 4 | ||
| 29 | S5010713 | WASHER;PLAIN M12 | 2 | ||
| 3 | 420-00116 | VALVE;PILOT & PARKING | 1 | ||
| 31 | S2214166 | BOLT;SOCKET M10X1.5X125 | 2 | ||
| 32 | S5102603 | Шайба пружинная M10 | 8 | ||
| 33 | S0512053 | BOLT M10X1.5X25 | 2 | ||
| 34 | S2212366 | BOLT;SOCKET M10X1.5X35 | 4 | ||
| 35 | S8180221 | RING;SEAL | 4 | ||
| 35 | S8180221 | RING;SEAL | 5 | ||
| 38 | S8000181 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 39 | 2181-1950D2 | Пробка (заглушка) | 5 | ||
| 39 | 2181-1950D2 | Пробка (заглушка) | 6 | ||
| 4 | 4474-9061 | PILOT FILTER | 1 | ||
| 41 | S0561053 | BOLT M12X1.75X65 | 2 | ||
| 42 | 2184-1128D27 | HOSE PF3/8-1750L | 1 | ||
| 43 | 2184-1060D205 | HOSE PF3/8-1450L | 1 | ||
| 44 | 2184-1036D234 | HOSE PF3/8-1050L | 1 | ||
| 45 | 2181-1915D10 | Адаптер | 4 | ||
| 46 | 2184-1036D181 | HOSE PF3/8-1200L | 1 | ||
| 48 | 2184-1036D28 | HOSE PF3/8-2000L | 1 | ||
| 49 | 181-00165B | ADAPTER M10X1.0XPF3/8XPFO1/4 | 1 | ||
| 49 | 181-00165C | ADAPTER M12X1.5-PF3/8 | 1 | ||
| 4A | 4474-9062 | ELEMENT;PILOT FILTER | 1 | ||
| 5 | 460-00015 | Гидроаккумулятор | 4 |
K1014741
|
|
| 5 | K1014741 | Гидроаккумулятор | 4 | ||
| 50 | S5010713 | WASHER;PLAIN M12 | 2 | ||
| 51 | 2184-1036D278 | HOSE PF3/8-2900L | 1 | ||
| 52 | 140-00115A | PIPE;L.H.(FRONT) | 1 |
140-00115B
|
|
| 52 | 140-00115B | PIPE;L.H.(FRONT) | 1 | ||
| 53 | 2181-2047 | Пробка (заглушка) | 1 | ||
| 55 | 140-00145A | PIPE;REAR(R.H) | 1 | ||
| 56 | 140-00144A | PIPE;REAR(L.H) | 1 | ||
| 57 | 140-00114A | PIPE;R.H.(FRONT) | 1 |
140-00114B
|
|
| 57 | 140-00114B | PIPE;R.H.(FRONT) | 1 | ||
| 58 | S8180201 | Упаковка | 4 | ||
| 59 | 182-00005A | MANIFOLD 460X55X38 | 1 | ||
| 6 | 2460-9054 | Гидроаккумулятор | 1 | ||
| 6 | 460-00017 | Гидроаккумулятор | 1 |
2460-9054
|
|
| 61 | S8180251 | Упаковка | 9 | ||
| 62 | 2181-9079 | FLANGE;SPLIT | 2 | ||
| 63 | 2180-1026D2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 64 | S2212366 | BOLT;SOCKET M10X1.5X35 | 4 | ||
| 65 | DS2025050 | HOSE PF1/2-560L | 1 | ||
| 65 | DS2042013 | HOSE PF1/2-560L | 1 | ||
| 66 | DS2059351 | HOSE PF1/2-2250L | 1 | ||
| 67 | DS2058226 | HOSE PF3/8-1650L | 1 | ||
| 67 | DS2058241 | HOSE PF3/8-1700L | 1 | ||
| 67 | DS2058281 | HOSE PF3/8-1750L | 1 | ||
| 68 | 2184-1096D134 | HOSE PF1/2-2400L | 1 | ||
| 68 | 2184-1036D424 | HOSE PF1/2-2350L | 1 | ||
| 69 | 2184-1036D268 | HOSE PF3/8-1900L | 2 | ||
| 7 | 4549-9080 | SWITCH;T/M CUT OFF | 1 | ||
| 70 | 2184-1036D229 | HOSE PF3/8-1400L | 1 | ||
| 71 | 2184-1036D91 | HOSE PF3/8-2100L | 1 | ||
| 72 | 2184-1036D248 | HOSE PF3/8-1300L | 1 | ||
| 74 | 181-00126C | Адаптер | 1 | ||
| 75 | S0508553 | BOLT M8X1.25X14 | 2 | ||
| 76 | 2124-1353D2 | Скоба (хомут) | 1 | ||
| 77 | S5010513 | WASHER;PLAIN M8 | 2 | ||
| 79 | 120-00002 | SCREW;COUPLING | 1 | ||
| 8 | 549-00010 | SWITCH;PRESSURE | 1 | ||
| 80 | 182-00030 | Корпус клапана (коллектор) | 1 | ||
| 80 | 182-00030A | Корпус клапана (коллектор) | 1 | ||
| 81 | S4012633 | NUT M10X1.5 | 2 | ||
| 82 | 2181-1951D16 | TEE | 2 | ||
| 83 | S8180291 | PACKING M18 | 4 | ||
| 84 | 2181-1702D51 | ELBOW | 1 | ||
| 85 | 2181-1126D30 | Адаптер | 2 | ||
| 86 | 2181-1126D56 | Адаптер | 2 | ||
| 87 | 2181-1130D12 | PLUG M12X1.5 | 2 | ||
| 88 | 2181-1126D108 | Адаптер | 1 | ||
| 89 | S5110603 | Шайба | 4 | ||
| 9 | 2549-9093 | SWITCH;LOW PRESSURE | 2 | ||
| 90 | 2184-1036D27 | HOSE PF3/8-2300L | 1 | ||
| 91 | S8180161 | Упаковка | 1 | ||
| 91 | S8180191 | Упаковка | 1 | ||
| 92 | 2181-1702D5 | ELBOW PFO3/8-PF3/8 | 2 | ||
| 93 | 2184-1026D248 | HOSE PF3/8-2500L | 1 | ||
| 94 | 2120-2166D16 | BOLT M8X1.25X25 | 4 | ||
| 95 | 134-00008 | PEDAL;BRAKE | 1 | ||
| 96 | S4012533 | NUT M8X1.25 | 2 | ||
| 97 | 136-00018 | ROD;DOUBLE BRAKE | 1 | ||
| 98 | 195-00614 | Кронштейн | 1 |
195-00614A
|
|
| 98 | 195-00614A | Кронштейн | 1 | ||
| 99 | 2114-1898D14 | Шайба | 4 |
